Вывод

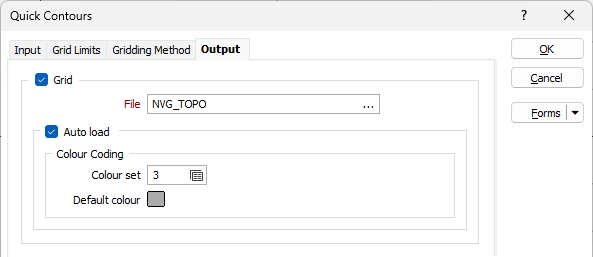

Во вкладке Вывод, в диалоговом окне Упрощенные изолинии, выберите тип Файла вывода. Вы можете создать Файл сетки или Файл изолиний. Если вы работаете с Файлом изолиний, у вас имеется возможность задать диапазон и шаг изолиний.
Сетка
Введите (или дважды щелкните мышкой (F3), чтобы выбрать) имя файла сетки (*.GRD, который является особым типом бинарного файла, и который не может редактироваться или просматриваться, как другие файлы в этой программе. Файл сетки используется для просмотра сетей изолиний.
Автоматическая загрузка
Выберите опцию Автозагрузка, если хотите, чтобы сетка автоматически загрузилась в Визексе.
Цветовая кодировка
Если вы выбрали автоматическую загрузку, используйте параметры Набор цветов и Цвет умолчанию для настройки цветовой кодировки данных. С помощью набора цветов задаются цвета для текстовых строк или числовых диапазонов. Щелкните правой кнопкой мыши (F4) и создайте новый или отредактируйте существующий набор цветов. Если набор цветов не задан, будет использоваться цвет по умолчанию.
Изолинии
Выберите Тип файла из раскрывающегося списка и введите или дважды щелкните мышкой (F3), чтобы выбрать имя файла изолиний в поле Файл. Изолинии сохраняются в файле вывода в виде стрингов. Выходными данными могут быть файлы трех типов (данных, инклинометрии или стрингов). Различные файловые расширения (*.STR, *.SVY, *.DAT) используются только для того, чтобы сделать эти файлы более приемлемыми для работы с другими функциями.
Шаг
Задайте Интервал изолиний как значение в в единицах Z, оно определит шаг изолиний.
Задайте минимальное и максимальное значение изолиний, чтобы ограничить их диапазон.
Автоматическая загрузка
Выберите опцию Автозагрузка и используйте опции Кодировки цветов, чтобы задать цвет отображения данных.
