Выработка

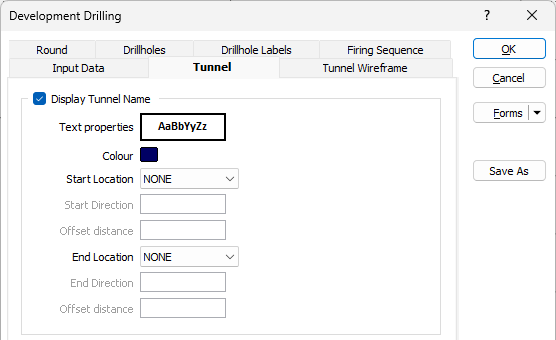

Во вкладке Выработка, в диалоговом окне Проходческое бурение, задайте опции для выработок в вашем проекте.
Показать имя выработки
Выберите эту опцию, если вы хотите, чтобы для каждой выработки отображалось ее имя. Вы можете указать направление (азимут) и местоположение текста Имени выработки, а также задать смещение (в единицах сети).
Свойства текста
Дважды щелкните по полю Предварительного просмотра Свойства текста, чтобы выбрать шрифт и задать свойства текста для меток.
Цвет
Дважды щелкните мышью и выберите цвет, который будет использоваться при выводе текста с названием выработки на экран.
Местоположение текста названия в начале и в конце
Выберите местоположение текста названия выработки в начале и/или конце стринга выработки:
| Расположение | Описание |
|---|---|
| НЕТ | Текст не отображается |
| АВТО | Текст будет отображаться параллельно Стрингу выработки и над ним. |
| ЦЕНТР | Текст располагается над началом/концом стринга выработки. |
| Направление | Текст будет отображаться под углом к стрингу выработки. |
Направление текста названия выработки в начале и конце
Если в качестве опции местоположения вы выбрали НАПРАВЛЕНИЕ, укажите направление (азимут) текста Имени выработки относительно начала или конца Стринга выработки.
Смещение
Задайте расстояние (в единицах сети), на которое будет смещен текст с Именем выработки относительно начала и/или конца Стринга выработки. По умолчанию используется значение 1. Допускаются отрицательные значения.

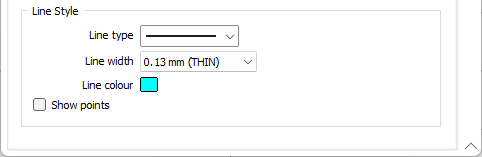

Стиль линий
Тип линии
Выберите тип линии. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.
Примечание: Расширенные стили линий, такие как двойные линии, несовместимы с 2D-графиками (они будут отображаться как сплошная линия) и будут правильно отображаться только на графиках Vizex и 3D Vizex (и на снимках экрана). Расширенные стили линий отображаются синим цветом в раскрывающемся списке «Тип линии».
Толщина линии
Выберите толщину траектории из выпадающего списка (ТОНКУЮ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТУЮ или настройте сами). Вам предложен широкий выбор настраиваемых типов ширины (в миллиметрах).
Цвет линий
Дважды щелкните мышкой и выберите цвет, используемый для обозначения Стринга выработки.
Показывать точки
Выберите данную опцию, если вы желаете показывать точки по Стрингу выработки. Это поможет вам определить точную позицию нового набора шпуров вдоль выработки.
