Опции

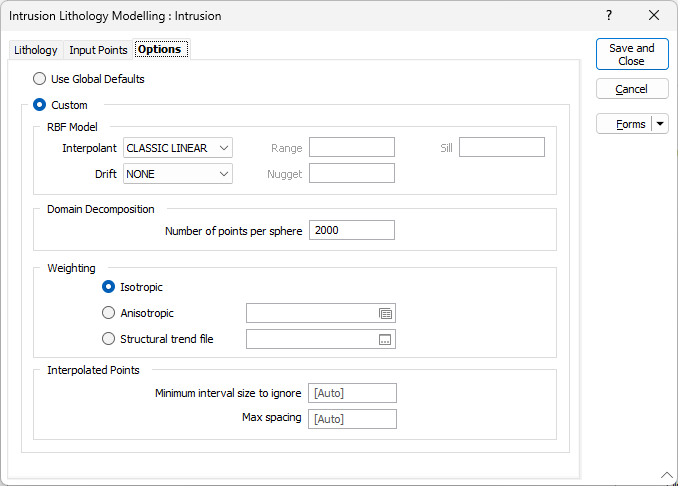

На вкладке Параметры формы Моделирование литологии используйте Литология или задайте пользовательские параметры для интерполяции.

Использовать глобальные значения по умолчанию

Выберите эту опцию, чтобы применить литологию Глобальные настройки по умолчанию к модели интрузии.

Задано пользователем

Выберите параметр Пользовательский, чтобы определить настройки для этой модели интрузии.

Модель РБФ

Для создания реалистичной условной модели содержаний важно ограничить воздействие каждой пробы скважины на окружение в месте ее расположения. Это достигается с помощью функций Интерполянт, которые имеют параметры, аналогичные вариограммам для диапазона, порога и эффекта самородка.

КЛАССИЧЕСКИЙ ЛИНЕЙНЫЙ	Стандартное линейное ядро.
ЛИНЕЙНЫЙ	Линейное ядро с опцией для эффекта самородка. Уклон определяется соотношением (Порог - Эффект самородка) / Диапазон, в то время как действие эффекта самородка контролируется соотношением Эффект самородка / Порог.
	Эффект самородка моделируется путем добавления в ядро небольшого гауссовского компонента, который имеет тенденцию создавать более комковатые поверхности в каждой точке данных.

Применение "ненулевого" значения эффекта самородка потребует большого количества времени на обработку.

Смещение

Смещение определяет, как распределение значений моделируется дальше от выборочных данных.

НЕТ	Интерполянт затухает до нуля.
КОНСТАНТА	Интерполянт присваивает постоянное значение, которое является аппроксимацией среднего значения данных
ЛИНЕЙНЫЙ	Интерполянт варьируется линейно.

Диапазон

Если вы установили значение интерполянта на ЛИНЕЙНЫЙ , задайте значение Диапазона.

Экспоненциальная вариограмма никогда не достигает порога. Диапазон - это точка, в которой вариограмма достигает значения порога 96%.

Эффект самородка

Если вы установили значение интерполянта на ЛИНЕЙНЫЙ , задайте значение эффекта самородка. Значение эффекта самородка - дисперсия на нулевом расстоянии. Это значение всегда меньше общего порога. Эффект самородка растет, поскольку переменные на близком расстоянии отличаются, вариограмма начинается от нуля до эффекта самородка на расстоянии меньшем, чем интервал опробования.

Порог

Если вы установили значение интерполянта на ЛИНЕЙНЫЙ , укажите координату Y (полувариограмма) порога для каждого компонента модели. Эти значения являются постоянной величиной для набора данных.

Точки/Сфера

В большинстве случаев невозможно создать одну модель, используя все точки в наборе данных. Вместо этого набор данных может быть разделён на перекрывающиеся области. Эти области определяются направлением распространения сфер по входным данным:

Значение Точки/Сфера - это количество точек, которые вы хотите просмотреть на одну сферу. Таким образом, радиус каждой сферы будет зависеть от концентрации и распределения точек во входных данных.

Это значение рассчитывается автоматически на основе входных данных. Если число не введено, поле по умолчанию имеет значение [Авто].

Разбиение домена

В большинстве случаев непрактично создавать одну модель, используя все точки в наборе данных. Вместо этого, набор данных можно разделить на перекрывающиеся области. Эти области определяются направлением распределения сфер по данным ввода.

Число точек на сферу - это число точек, которое вы хотите видеть на сферу. Радиус каждой сферы будет зависеть от концентрации и распределения точек в данных ввода.

Это значение рассчитывается автоматически на основе вводных данных. Если число не введено, поле по умолчанию имеет значение [АВТО].

Взвешивание

Выберите опцию Вес:

• При выборе изотропного метода ориентации отсутствует предпочтительное направление.
• При выборе анизотропного метода ориентации указывается предпочтительное направление, а также весовые коэффициенты для этого направления.

Дважды щелкните мышью, чтобы загрузить текущий набор форм. Кроме этого, вы можете щелкнуть правой кнопкой мыши в поле ввода Поиск данных, чтобы открыть окно, в котором у вас есть возможность задать форму и направление эллипсоида поиска.

Возможность применить взвешивание с основанием на ориентации эллипса поиска данных является очень удобной для работы опцией. Несмотря на то, что данная функция использует тот же набор параметров, который применяется для определения поиска данных в процессе блочного моделирования, только некоторые из этих значений задействуются при работе функции условного моделирования.

Например, используются только значения фактора и вращения, относящиеся к осям направления (опция радиуса игнорируется и выводится в сером цвете). Если вы хотите создать корреляцию в определенном направлении, выберите Эллипсоидный стиль поиска и задайте соответствующие значения фактора, азимута, погружения и поворота.

Эта опция особенно эффективна при расчете анизотропии. Вес при интерполяции можно откорректировать; точки данных, расположенные вдоль основной полуоси, получат более крупные значения веса, чем точки, которые расположены вдоль неосновной полуоси, на схожем расстоянии от прогнозируемого местоположения.

• При выборе Файла структурного тренда взвешивание поиска данных получается произвести из направления анизотропии, заданной в Файле структурного тренда (*.mmstf), который представляет собой выходные данные функции Условное моделирование | Структурный тренд | Создать тренд.

Интерполированные точки

Минимальный размер интервала, который необходимо игнорировать

Минимальный размер интервала, который необходимо игнорировать, теперь автоматически рассчитывается как доля длины медианного интервала для включенных и исключенных интервалов.

При создании отрицательных и положительных точек, эта опция установит первую точку с положительным значением на расстоянии от границы, равном половине минимального размера интервала. Данная опция будет также игнорировать интервалы, которые меньше этого интервала.

Примите значение по умолчанию [Авто] или укажите минимальную длину интервала, которую вы хотите включить в модель литологии. Если это значение слишком высокое, некоторые маленькие интервалы могут быть не включены в интерпретацию. Если значение слишком низкое, в интерпретацию могут быть включены небольшие интервалы, которые могут создавать небольшие отдельные пятна.

Опция создания интерполированных точек может быть полезной в случае, если корректировка предпочитаемого направления не дает каркаса, который был бы геологически верным. Данная опция помогает объяснить процесс создания каркаса. Вы можете редактировать эти точки, а также добавлять их в файл, чтобы изменить способ создания каркаса. Далее эти точки можно интерполировать с помощью функции Условное | Поверхность | Точки с атрибутами. Смотрите: Точки с атрибутами

Максимальное расстояние между точками

Максимальное расстояние автоматически рассчитывается для каждого интервала скважины на основе расстояния до ближайшего интервала с противоположным статусом ВКЛЮЧЕНО/ИСКЛЮЧЕНО.

Примите значение по умолчанию [Auto] или укажите Максимальное расстояние (в единицах сети), которое будет использоваться, чтобы разместить точки относительно каждого интервала. Выберите количество точек, которые заполнят большие интервалы. Не рекомендуется выбирать слишком малое количество, так как это усложнит процесс интерполяции. Вам также необходимо создать большие интервалы для того, чтобы иметь более двух точек смещения.

Попытайтесь добиться баланса. Возможно, расстояние между точками слишком маленькое (слишком много точек, которые несут в себе ненужную информацию) или расстояние слишком большое (большие интервалы с большими расстояниями, не содержащими точек).
