Система жил

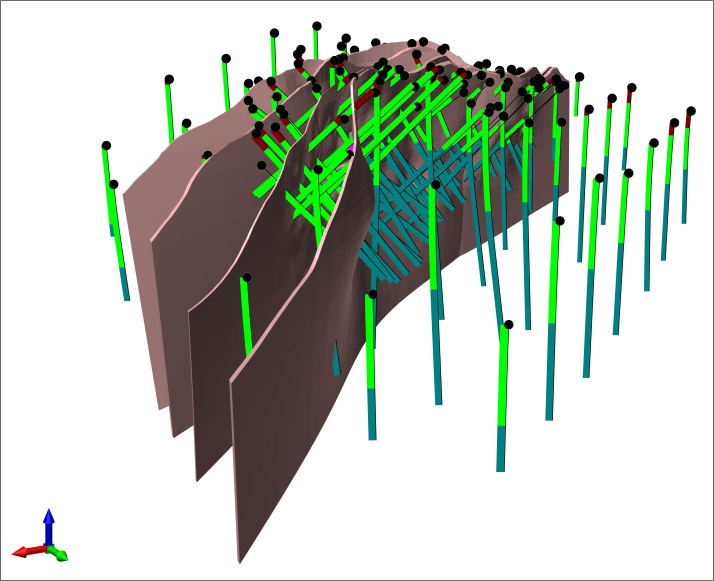

Инструмент Система жил позволяет создавать серию солидов жил в геологическом порядке. Просто определите взаимодействие жил и их порядок, и Micromine Origin создаст отдельные логические жилы и целую сеть жил, а также дополнительный солид. Затем вы сможете использовать эти выходные данные в нашем приложении Geology Modeller для создания более репрезентативной модели.

Во вкладке Условное, в группе Литология: нажмите на опцию Система жил, чтобы использовать данные скважин для создания единой литологии или серии систем жил, учитывающих порядок и взаимодействие жил во вводных данных.

Примечание: если вы применяете опцию Использовать существующие каркасы во вкладке Жилы в форме, то Глобальные значения по умолчанию в подформе Жилы и поля Ввода во вкладке Ввод в форме будут отключены.

Если этот флажок установлен, опция Создать из устьев во вкладке Топография в форме также будет отключена. Нет топографии становится настройкой по умолчанию.

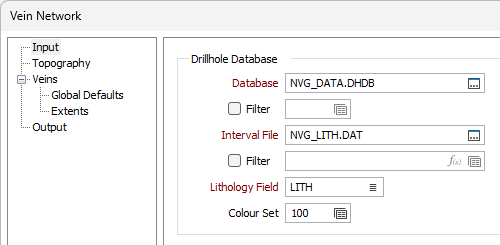

Ввод

База данных скважин

Дважды щелкните (F3), чтобы выбрать из списка базу данных в текущем проекте. Либо вы можете щелкнуть правой кнопкой мыши и выбрать Выбрать базу данных . Вы также можете редактировать свойства существующей базы данных или создать новую базу данных.

Выберите опцию Фильтр, если вы намерены применить фильтр к базе данных. Введите номер фильтра. Дважды щелкните мышью (или нажмите F3), чтобы посмотреть список существующих фильтров. Щелкните правой кнопкой мыши (или нажмите F4), чтобы открыть диалоговое окно, в котором вы сможете создать новый фильтр.

Файл интервалов

Дважды щелкните мышью (или нажмите F3), чтобы выбрать файл интервалов, включающий в себя содержания, которые вы хотите интерполировать. На свое усмотрение вы можете применить фильтр к записям файла.

Поле литологии

Дважды щелкните мышью (или нажмите F3), чтобы выбрать имя символьного поля, содержащего коды литологии, которые вы хотите включить или исключить из процесса интерполяции.

Примечание: Для атрибутов на вкладке вы можете выбрать значение с помощью кнопки списка или щелкнуть правой кнопкой мыши и выбрать Изменить выражение, чтобы открыть Редактор выражений и использовать выражение. Обратите также внимание на информацию в Атрибут имени поля вывода .

Набор цветов

Выберите набор цветов, который будет применен к литологии.

Топография

Жилы

Глобальные настройки по умолчанию

Границы

Вывод
