Топография

Во вкладке Топография в форме Система жил задайте метод, который будет использоваться для создания топографии системы жил на основе устьев и каркасов.

Используйте опцию Нет топографии, если вы не хотите генерировать топографию для модели, а просто заполняете заданные границы.

Примечание: если вы применяете опцию Использовать существующие каркасы во вкладке Жилы в форме, то Глобальные значения по умолчанию в подформе Жилы и поля Ввода во вкладке Ввод в форме будут отключены.

Если этот флажок установлен, опция Создать из устьев также будет отключена. Нет топографии становится настройкой по умолчанию.

Создать из устьев

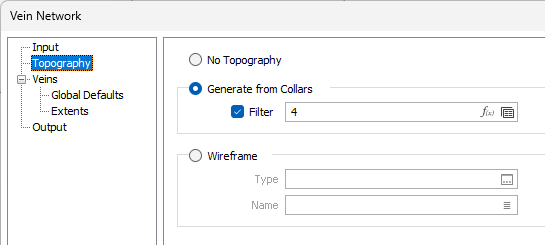

Выберите опцию Создать из устьев, чтобы сгенерировать топографию на основе данных устьев в базе данных скважин.

При необходимости вы можете установить флажок Фильтр базы данных скважин и задать фильтр, чтобы определить записи в базе данных скважин, которые будут обрабатываться для сведений об устьях. Эту опцию можно использовать, например, для фильтрации подземных устьев, чтобы сохранить согласованность топографии.

Каркас

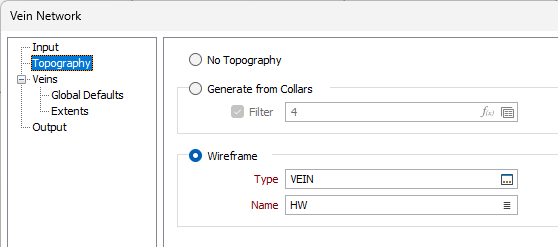

Выберите опцию Каркас, чтобы использовать имеющийся каркас, который представляет вашу топографию.

Тип

Используйте поле Тип, чтобы выбрать тип каркаса, который будет использоваться для топографии.

Имя

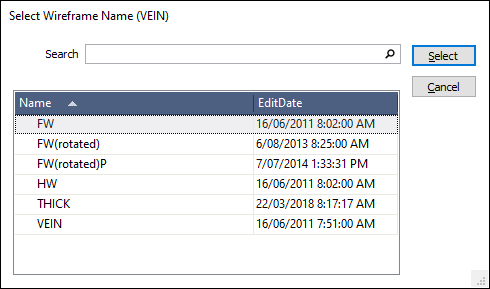

Выберите Имя каркаса заданного типа в соответствующем поле.

Нажмите на Выбрать, чтобы ввести имя каркаса в форму.

Если выбранная топография не покрывает пределы моделируемой области, будет выведено предупреждающее сообщение.

Нажмите Да, чтобы продолжить, или Нет, чтобы отменить процесс моделирования.
