Пересечения жил

Во вкладке Условное, в группе Литология: Нажмите Жила | Загрузить пересечения жил для редактирования пересечений жил, используемых в моделировании жил.

Жилы обычно моделируются с помощью образцов каналов. Однако каналы не всегда пересекают всю минерализацию в жиле. Моделирование HW и FW для всех контактов приведет к неточным моделям. В таких ситуациях можно использовать инструмент редактирования пересечений жил, чтобы выбрать интервалы для моделирования из каждой скважины. С помощью этого инструмента можно исключить сегменты и выбрать, включать ли значения HW/FW, или только одно или другое. В результате мы получаем более точный ориентир для моделирования пересечений.

Опция Файл пересечений в форме Жила задаёт файл пересечений для модели жилы. Моделировщик жил выведет автоматически определенные контакты FW/HW и их ориентацию в этот файл и будет использовать поля «USER_*» в качестве входных данных для процесса моделирования. Если этот файл не существует, он будет создан. Если он существует, то содержимое файла будет использовано для изменения информации, предоставленной в файле интервалов.

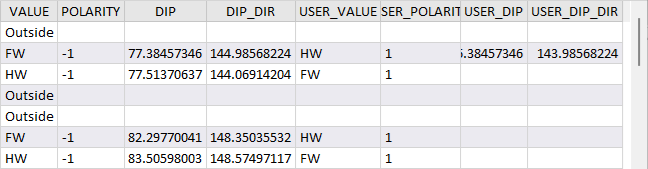

В файле пересечений жил имеются две записи для каждого контактного интервала: одна запись представляет подинтервал от начальной глубины до середины глубины, а вторая запись представляет подинтервал от середины глубины до конца. Указанные пользователем тип и ориентация пересечения могут быть определены с помощью полей USER_VALUE, USER_POLARITY, USER_DIP и USER_DIP_DIR в файле пересечения жил.

Поле USER_VALUE для каждого подинтервала может быть установлено на FW, HW или Ignore. Если установлено значение HW, то USER_POLARITY следует установить на 1, если контакт находится в начале интервала, или на -1, если он находится в конце. Если значение равно FW, то USER_POLARITY следует установить на 1, если контакт находится в конце интервала, или на -1, если он находится в начале. Если USER_VALUE для обоих подинтервалов установлен на FW или HW, правило полярности все равно применяется, и в результате будут получены противоположные значения USER_POLARITY. Если установлено значение Игнорировать, обозначающее интервалы пустой породы, этот контакт не будет учитываться в модели.

Эти значения можно обновить с помощью Инструменты на ленте Пересечения жил при открытой модели пересечения жил.

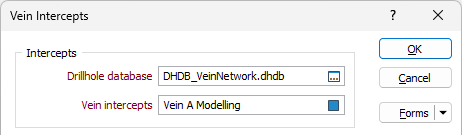

Пересечения

  1. Дважды щелкните (или щелкните значок «Выбрать»), чтобы выбрать базу данных скважин для пересечений жил.

  2. Щелкните значок папки, чтобы выбрать файл Пересечения жил, или нажмите клавишу F5, чтобы создать новый файл с помощью формы Создать Файла.

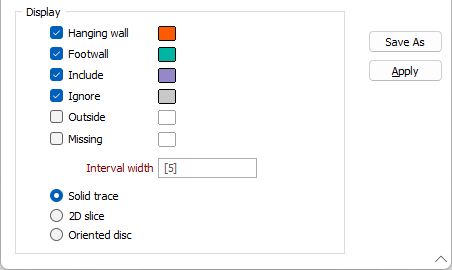

Режим просмотра

  1. Установите флажок для всех элементов, которые будут отображаться в модели жил для пересечений.

  2. Используйте поле цвета, чтобы выбрать цвет для отображаемого элемента.

  3. Введите ширину интервала для пересечения жилы в соответствующем поле.

По умолчанию режим просмотра пересечения жил - Солиды по траекториям. Вы можете выбрать режим отображения из предложенных вариантов: Солиды по траекториям, 2D-срез или ориентированный диск. Если выбран ориентированный диск, галочки будут отображаться автоматически.

После того, как необходимые параметры введены в форму Пересечения жил,

  1. Нажмите кнопку OK, чтобы создать модель пересечений жил.

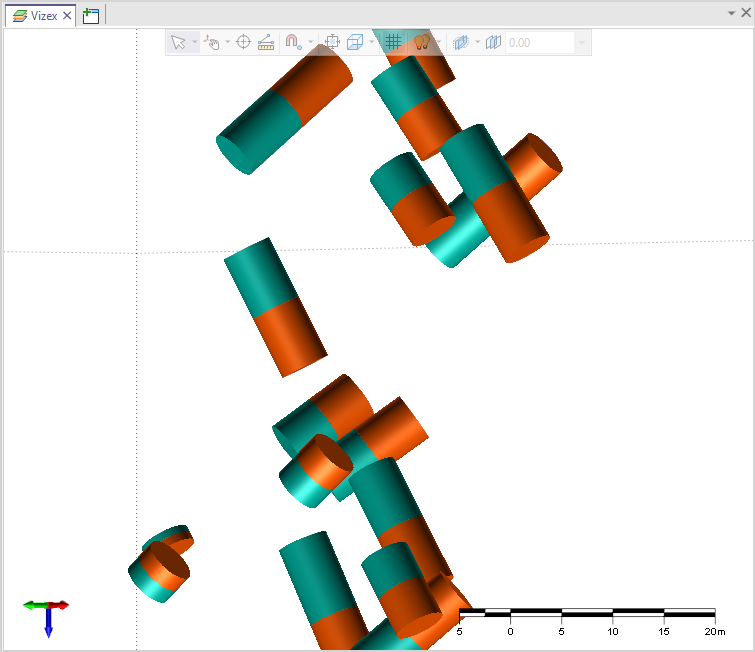

    Пересечения жил отобразятся в Визексе, и откроется лента Пересечения жил.

Вы можете использовать Инструменты на ленте Пересечения жил для выбора, отображения и редактирования модели пересечений жил.
