Вывод

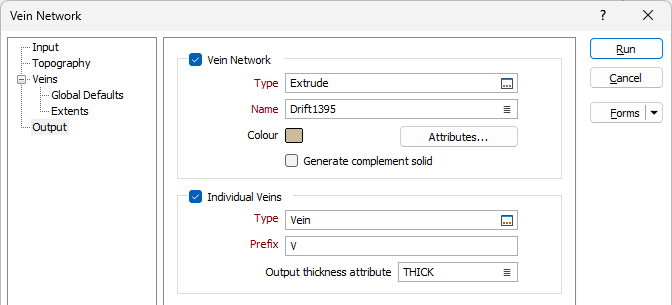

На вкладке Вывод формы Система жил укажите каркасы, которые будут выведены в результате процесса, а также настройте качество вывода и другие параметры. Могут быть выведены отдельные логические жилы и целый солид системы жил, а также дополнительный солид.
Чтобы создать более репрезентативную модель, эти выходные данные можно использовать в качестве входных данных для разработчика геологического моделирования.
Система жил
Установите флажок Система жил, чтобы настроить параметры каркаса для системы жил.
Тип и Имя
Двойным нажатием (или с помощью кнопки поиска) задайте тип и имя каркаса, который будет создан из системы жил.
Цвет
Выберите цвет по умолчанию для каркаса.
Атрибуты
Нажмите на кнопку атрибуты, чтобы настроить атрибуты для каркаса вывода.
Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.
Создать дополнительный солид
Если выбран этот параметр, будет создан отдельный каркас, охватывающий пространство между контактной поверхностью и краем интересующей области , который является внешним по отношению к ВКЛЮЧЕННЫМ интервалам, указанным во вкладке Ввод.
Дополнительный каркас будет иметь то же имя, что и основной каркас, с добавлением суффикса “_complement” (дополнительный - англ.).
Отдельные жилы
Выберите Отдельные жилы, чтобы настроить параметры каркаса для отдельных жил в системе.
Тип
Двойным нажатием (или с помощью кнопки поиска) выберите Тип каркаса, который будет создан из отдельных жил.
Префикс
Введите в соответствующее поле Префикс, который будет использоваться для каркаса отдельных жил на выводе.
Атрибут выходной толщины
Чтобы вычислить и записать толщину жилы в каркас жилы и центральную поверхность, укажите Выходной атрибут толщины для отдельных жил.
Толщина жилы вычисляется для каждой вершины солида каркаса жилы и записывается в указанный атрибут каркаса.

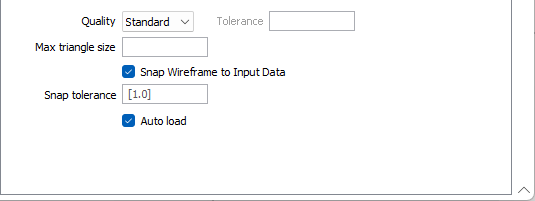

Качество
Этот параметр обеспечивает удобный способ контроля качества и скорости создания каркаса. Вам доступно пять настроек качества: Низкое, Стандартное, Высокое, Ультра и Задано пользователем.
Установка качества на Низкое позволяет быстро генерировать общую форму каркасов вывода.
За исключением опции Задано пользователем, каждый параметр качества имеет предварительно установленное значение допустимой погрешности. Допустимая погрешность для Низкого качества примерно в два раза выше, чем для Стандартного, что, в свою очередь, вдвое больше, чем для Высокого качества и т.д.
Допустимая погрешность для значения Задано пользователем устанавливается пользователем. Пределов для указанного пользователем значения допустимой погрешности не существует (и, следовательно, минимального размера ячейки), ограничение налагается лишь возможностями системной памяти.
Допуск
За исключением опции Задано пользователем, каждый параметр качества имеет предварительно установленное значение допустимой погрешности. Допустимая погрешность для опции Низкое примерно вдвое больше, чем для опции Стандартное, а для опции Высокое она увеличивается в два раза по сравнению с параметром Стандартное и т.д.
Если вы выбрали качество Задано пользователем, укажите Допуск. Пределов для указанного пользователем значения допустимой погрешности не существует (и, следовательно, минимального размера ячейки), ограничение налагается лишь возможностями системной памяти.
Поверхность, извлекаемая из условной модели, выполняется с точностью, заданной допуском. Таким образом, разница между поверхностью каркаса и теоретически совершенной математической моделью попадает в пределы измеренного допуска расстояния.
Максимальный размер треугольника
Чтобы исключить большие ячейки, укажите параметр Максимальный размер треугольника в единицах сетки.
По умолчанию размер ячеек контролируется параметром допуска, который указывает максимальную ошибку между отображаемой поверхностью и фактической поверхностью. Как правило, более крупные ячейки используются там, где поверхность относительно плоская, а более мелкие ячейки используются там, где поверхность имеет высокую кривизну.
Если указан Максимальный размер треугольника, то все треугольники будут этого размера или меньше, если они не пройдут тест на допуск.
Привязать каркас к данным ввода
Сгенерированные каркасы могут иметь небольшое смещение от точек, из которых они были созданы. Выберите эту опцию, чтобы привязать каркасы к данным ввода. Если расстояние между двумя треугольниками меньше, чем указанное в Допуске привязки, в результате процесса привязки самый близкорасположенный треугольник будет смещен к каждой точке привязки.
Если вы не введете значение, будет использоваться допуск по умолчанию, равный 1 метру.
Точки привязки являются начальной и конечной точками интервалов ВКЛЮЧЕНИЯ.
Если интервал ВКЛЮЧИТЬ начинается с устья, он будет добавлен в качестве точки привязки только в том случае, если во вкладке Ввод установлен флажок Создать подсечения на устье.
Аналогично, если интервал ВКЛЮЧИТЬ заканчивается в конце скважины, он будет добавлен в качестве точки привязки только в том случае, если во вкладке Ввода установлен флажок Создать подсечения на забое скважины.
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
