Литология

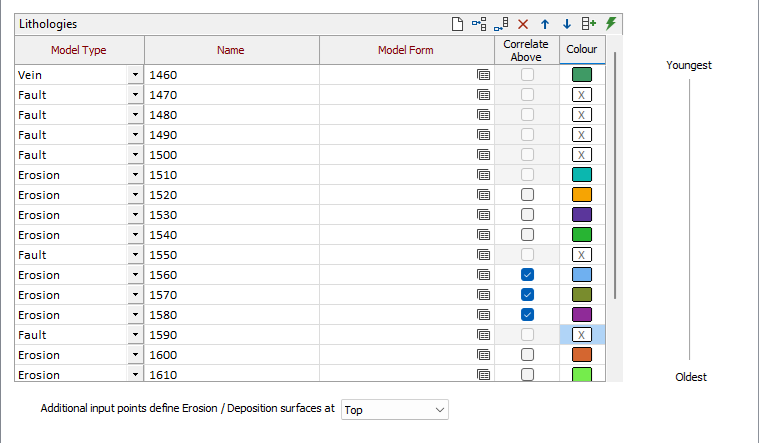

Сетка литологий на вкладке Литология геологической модели формы используется для настройки включенных литологий для модели. Литология, созданная в таблице и связанные с ней типы моделей (Эрозия, Отложение, Жила, Интрузия, Общий солид, Солид системы жил, Разлом) заполняются в Файле интервалов. Литологию следует располагать сверху вниз от самых молодых к самым древним пачкам.

Кнопка Имя из набора цветов в панели инструментов таблицы используется для автоматического заполнения поля имени в таблице на основе выбранного набора цветов. Если вы выбрали набор цветов был в опциях Ввода, нажав на кнопку Имя из набора цветов, процесс заполнит таблицу из выбранного набора. Если в опциях Ввода набор цветов не задан, можно нажать на кнопку Имя из набора цветов, чтобы открыть форму Выбрать набор цветов. Выбранный набор цветов вводится в поле Набор цветов в Опциях ввода.

Опция Автоматическое создание наборов форм в таблице автоматически создает наборы форм и присваивает им имена на основе информации, уже содержащейся в таблице. Если вы нажмете на эту опцию, в таблице заполнится столбец Форма. Эта функция также заполнит сведения в форме, например включенную литологию, если приложение обнаружит совпадение между пачкой в поле Имя и списком кодов литологии.

Чтобы Управлять строками в списке, используйте кнопки в панели инструментов таблицы.

Тип модели

Выберите тип модели для каждой литологии, включенной в геологическую модель:

Тип	Описание
Эрозия	Контакт, который может вызвать эрозию расположенной ниже пачки, если это применимо (например, интрузия).
Отложение	Контакт, который будет располагаться на верхней части пачки, расположенной ниже, и сохранять все структуры, если это возможно. Параметры интерполяции в основном такие же, как и для Эрозии.
Жила	Каркас с висячей и лежачей стенкой.
Интрузия	Более нерегулярный каркас.
Generic Solid/Vein Network Solid	An existing wireframe solid with associated Lithology codes that can be selected to represent the solid/
	Ряд солидов жил в геологическом порядке. Солиды системы жил будут использовать все коды литологии жил, записанные в каркас, для представления солида.
Разлом	Сгенерированная или заданная поверхность каркаса, представляющая структуру разлома.

Название (имя)

Имена, сгенерированные или введенные для каждой литологии. (Смотрите Имя из набора цветов выше).

Форма модели

Дважды щелкните мышкой или нажмите на значок Формы, чтобы выбрать набор форм Моделирование литологии, который будет соответствовать типу модели литологии. Как вариант, щелкните правой кнопкой мыши в командном поле и выберите Новый (или Создать), чтобы создать новый тип.

Коррелировать выше

Активируйте опцию Коррелировать выше, чтобы включить "суммированные" пачки горных пород. Это означает, что кровля текущей пачки горных пород будет подошвой для пачки выше. Эта опция доступна только для типов моделей эрозии и отложений и не применима к самой молодой эрозии/отложению, поскольку кровля этой пачки горных пород будет представлять топографию.

Цвет

Используйте поле Цвет, чтобы выбрать цвет для представления литологии в строке.

Additional input points

Additional input points can be used to supplement drillhole data in order to define the location of the surface. The Additional input points... drop down allows you to select whether the input points define the Top or Bottom contacts.

Фоновый контроль геологии

Основание

Выберите Основание для литологии из выпадающего списка. Список доступных значений Основания заполняется из выбранного Файла интервалов.

Если в моделируемой области есть пустоты, будет создан солид, которому будет присвоено имя выборки Основания.

Colour

Double click the Colour icon and specify a colour for display of the Basement.
