Взаимодействия разломов

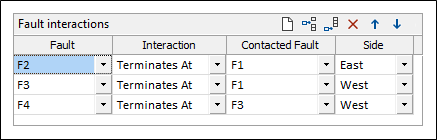

Таблица Взаимодействия разломов используется, чтобы настроить то, как разломы, включенные в литологию модели, пересекаются или заканчиваются. Если разломов нет, таблица будет отключена.
Разлом
Выберите разлом, чтобы начать определение взаимодействия. На экране будут перечислены разломы, включенные в литологии геологической модели.
Взаимодействие
В каждой строке таблицы выберите взаимодействие (Прорезает или Завершается в) между одним разломом и другим:
Разлом
Выберите разлом, который взаимодействует с первым разломом.
Сторона
Выберите из автоматически рассчитанного списка сторону разлома, которая взаимодействует с первым разломом. Здесь происходит взаимодействие.
Чтобы Управлять строками в списке, используйте кнопки в панели инструментов таблицы.
Если в таблице не определены взаимодействия разломов, предполагается, что все разломы пересекают друг друга.
