Ввод

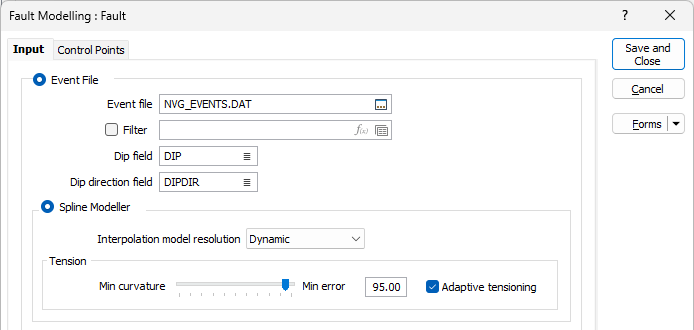

На вкладке Ввод формы "Моделирование разломов" выберите, будет ли вводным для процесса моделирования разломов файл событий, созданный с помощью Spline Modeller или RBF Modeller, или каркас.
Файл событий
Дважды щелкните (или щелкните значок Выбрать), чтобы выбрать имя Исходного файла, содержащего данные о неисправности, которые вы хотите использовать в процессе моделирования неисправности. При необходимости определите фильтр, чтобы ограничить процесс подмножеством данных в файле.
Будет создан каркас, представляющий структуру разлома.
Поля Падение и Направление падения
Ориентация созданных каркасов зависит от угла Падения и Направления падения точек во Входном файле. Укажите поля во Входном файле, которые содержат наклон и направление падения для каждой точки.
Значения наклона во Входном файле должны быть от 0 до 90. Значения направления падения должны составлять 0–360. Любые значения вне этих диапазонов (т.е. отрицательные падения) игнорируются, и после завершения обработки отображается предупреждающее сообщение.
Разрешение модели интерполяции
Выберите динамическое, стандартное, высокое или сверхвысокое разрешение для выходной модели. Опция, которую вы выберете, определит размер блоков (интервал сетки) для области интерполяции.
Динамическое — это параметр по умолчанию, который автоматически регулирует разрешение в зависимости от плотности модели данных, обеспечивая разрешение лучше, чем Сверхточное, за гораздо меньшее время.
Обратите внимание, что для параметров разрешения интерполяции Динамическое, Точное и Сверхточное может потребоваться сохранение файла параметров моделирования в каталоге Windows Temp, что может занять до 1,5 ГБ места.
Натяжение
Воспользуйтесь бегунком, чтобы установить значение натяжения от 0 до 100, где меньшие значения отвечают за сглаженность (минимальная кривизна), а большие - за точное соблюдение контактов (минимальная погрешность). Значение по умолчанию — 95.
Если выбран вариант разрешения Динамическое, включается флажок Адаптивное натяжение. Выберите этот параметр при попытке моделирования проблемных данных, например, поверхности, которая очень быстро волнообразна.

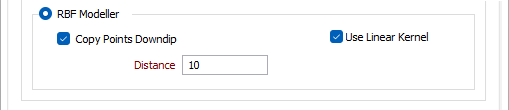

Моделлер RBF
В Модели РБФ для интерполяции поверхности применяется Радиально-базисная функция. Метод РБФ - это численный метод, использующий радиально-базисные функции, представляющие собой математические функции, центрированные в определенной точке, когда по мере удаления от этой точки происходит уменьшение значений. РБФ используются для аппроксимации функции или поверхности путем объединения нескольких радиальных базисных функций с разными центрами и весами. Метод РБФ менее чувствителен ко всем данным Падения и Направления падения, по сравнению со Сплайновой моделью, однако он может лучше обрабатывать поверхности с резкими изменениями или неровностями.

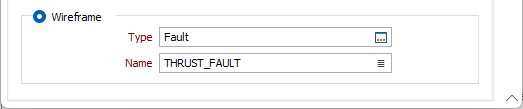

Каркас
Дважды щелкните (F3) или щелкните многоточие в поле Тип, чтобы выбрать тип каркаса, а затем нажмите кнопку Список, чтобы выбрать каркас, представляющий структуру разлома, которую вы хотите смоделировать.
