Проектирование

Инструмент Расширить ограничение

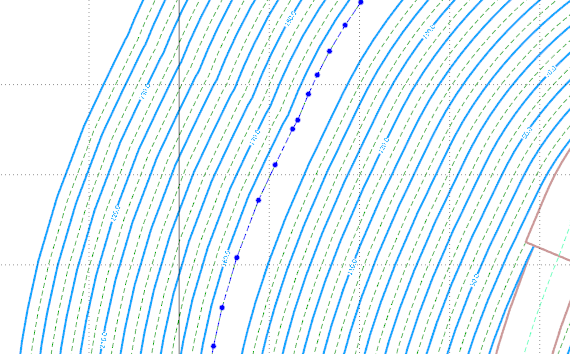

Инструмент Расширить ограничение был добавлен в Проектирование карьера (Динамическое) на вкладке Горные работы | Проектирование карьера (Динамическое), в группе Редактирование, и позволяет расширять выбранное ограничение или его часть на заданную ширину.

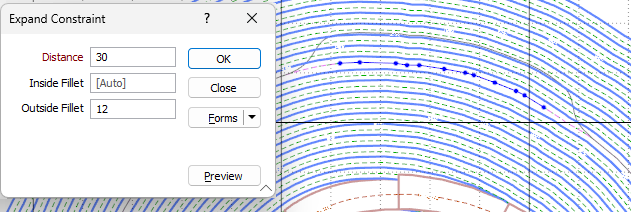

При нажатии кнопки Ограничение расширения открывается форма, в которой можно ввести требуемое расстояние расширения.

Кнопка Предварительный просмотр выведет на экран в Визексе предварительный просмотр того, как указанное расширение повлияет на проект.

Если выбрана часть ограничения, также становятся доступны параметры Внутреннее скругление и Внешнее скругление для настройки деталей расширения.

Новый инструмент позволяет выполнять как расширение, так и сжатие (при задании отрицательных значений) плоских стрингов пользовательских полигонов, таких как базовые ограничения и полилинейные переменные ограничения, в проекте карьера.

Добавить границу карьера

Инструмент Добавить границу карьера был добавлен в Проектирование карьера (Динамическое) на вкладке Горные работы |Проектирование карьера (Динамическое), в группе Ограничение.

Инструмент включает параметры Добавить границу карьера и Добавить зону исключения, которые позволяют применить выбранный наложенный стринг для ограничения карьера - с обрезкой области снаружи или внутри ограничения соответственно.

Если выбран существующий стринг, который был наложен на топографию, граница карьера применяется путем проецирования стринга вниз на каждый уровень уступа и создания условного ограничения на этом уровне; затем ограничение применяется при построении карьера путём обрезки любой области за пределами ограничения.

Для получения более подробной информации см. Добавить ограничение карьера и Добавить зону исключения.

Скругления ограничений полигонов/полилиний

Значения внутреннего и внешнего скругления были добавлены в свойства ограничений переменных полигонов и полилиний в Проектирование карьера (Динамическое) Например, ограничение полигона:

Значения скругления можно изменять непосредственно в свойствах ограничения или в формах ограничений, которые открываются с помощью кнопки «Дополнительно» в форме «Ограничения переменных». Например, ограничение полилинии:

Локальная установка значений внутреннего скругления и/или внешнего скругления для ограничения позволит избежать возникновения изменений на одном и том же уступе в разных областях карьера.

Для получения более подробной информации см. Polygon Zone и Polyline.

Поддержка расширенного режима сжатия

В Проектирование карьера (Динамическое) добавлена ​​поддержка создания новых столбов и карьеров в режимах сжатия (Карьер/Вниз, Отвал/Вверх).

Инструменты Новый горизонтальный участок и Новый целик ранее не поддерживались в режимах Карьер/Вниз и Отвал/Вверх, поскольку горизонтальная область технически является «внешней» по отношению к основному отвалу и не учитывается.

Теперь, когда инструменты поддерживаются в режиме сжатия (Карьер/Вниз, Отвал/Вверх), ограничение Столб (внутреннее) поместит область создания карьера внутрь ограничения, где она пересекается с любыми линиями карьера. При отсутствии пересечения никаких ограничений не возникнет. В режиме расширения (Карьер/Вниз, Отвал/Вверх) ограничения всегда расширяют область построения карьера.

Более подробную информацию о построении проекта карьера см. в разделе Проектирование карьера (динамическое).

Инструмент Оценка оболочки карьера

Инструмент Оценка оболочки карьера добавлен в модуль Проектирование карьера (Динамическое) на вкладке Горные работы | Проектирование карьера (Динамическое), в группе Отчёт, и предназначен для оценки текущей оболочки карьера с его сравнением с эталонной(опорной) оболочкой.

Инструмент Оценить оболочку карьера используется для сравнения различных вариантов проектирования одного и того же месторождения. Он позволяет инженеру выбирать различные сценарии проектирования на основе изменений положения дорог, угла откоса, конфигурации уступов и других параметров. Это обеспечивает возможность сравнения оптимальной оболочки карьера и рабочей оболочки, что позволяет количественно оценить разбавление руды в рабочей оболочке. Поскольку оптимизированная оболочка не использует дороги, ожидается разница между оптимальной и проектной (рабочей) оболочками, и эту разницу можно количественно оценить для подтверждения правильности проекта.

Для получения более подробной информации о новом инструменте см. Оценка оболочки карьера.

Форма профиля по всем точкам

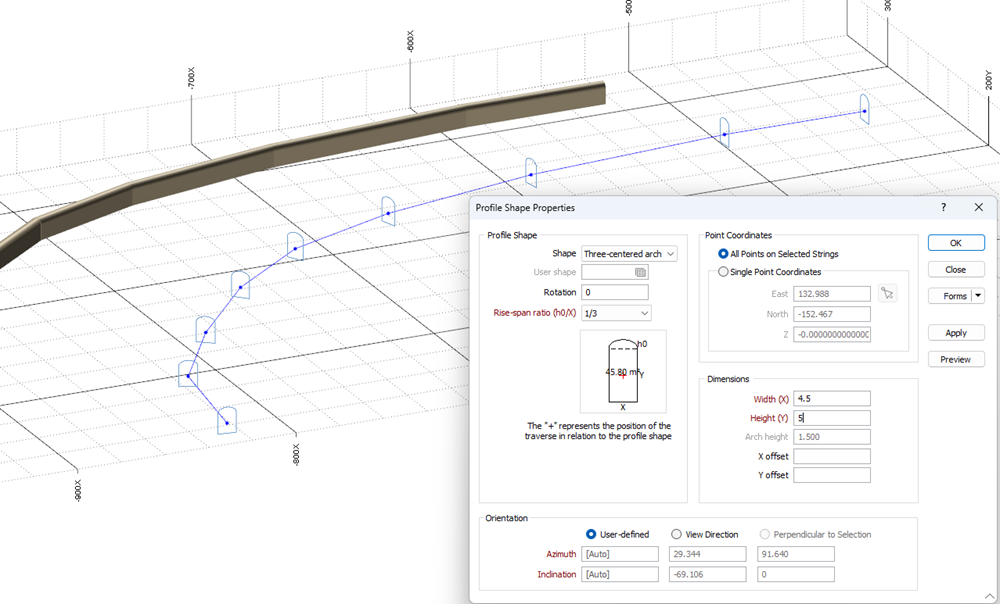

В инструмент «Форма профиля» на вкладке Горные работы | Подземное проектирование, в группе Каркасы, добавлена ​​опция Все точки на выбранных стрингах, позволяющая создавать несколько форм профиля вдоль выбранных стрингов.

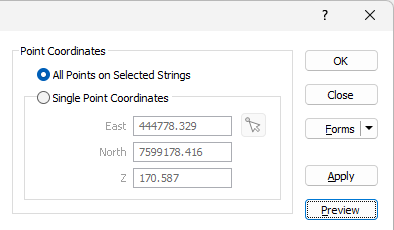

Новая опция активируется, если перед выполнением инструмента «Форма профиля» был выбран один или несколько стрингов. Запуск инструмента в режиме «Все точки» создаст заданную форму профиля в каждой точке вдоль выбранных стрингов.

Более подробную информацию см. в разделе Фигура профиля.
