Добавить ограничение карьера

На вкладке Горные работы | Проектирование карьера (Динамическое), в группе Ограничение: Нажмите Добавить границу карьера, чтобы применить выбранный наложенный стринг для ограничения карьера путем удаления любой области за пределами ограничения.

Если стринг не выбран, появится запрос на выбор стринга, который будет использоваться для границы карьера.

Примечание: можно выбрать несколько полигонов, используя комбинацию CTRL + Щёлкнуть.

Также вы можете оцифровать необходимые объекты с помощью кнопки на панели инструментов Помощника выбора. Окно помощника выбора закроется, предоставив доступ к инструментам создания объекта.

Нажмите Подтвердить выбор. Ограничение будет добавлено в проект с выбранными полигонами.

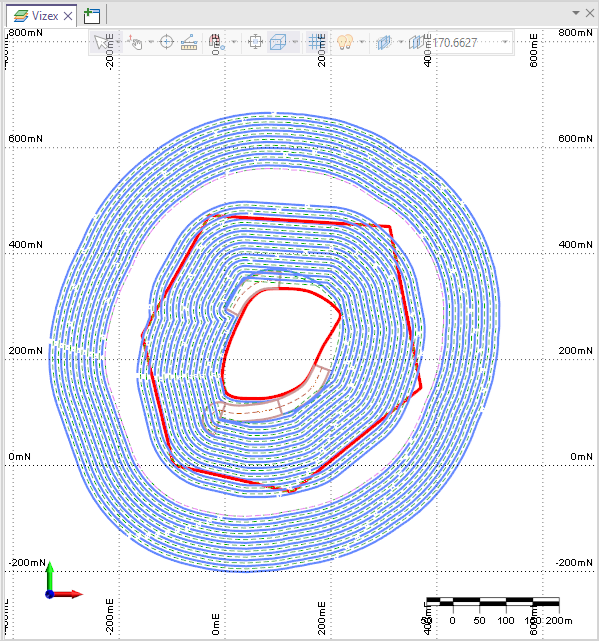

Если выбран существующий стринг, который был наложен на топографию, граница карьера применяется путем проецирования стринга вниз на каждый уровень уступа и создания неявного ограничения на этом уровне; затем ограничение применяется при построении карьера путём вырезания любой области за пределами ограничения.

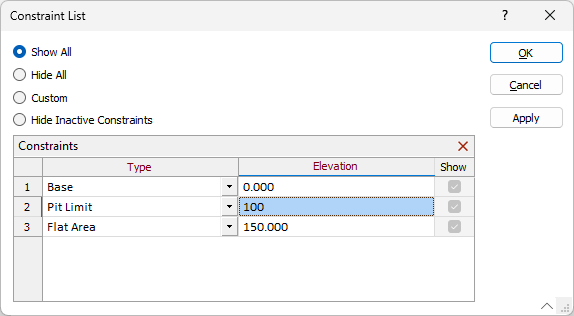

Созданная граница карьера будет отображаться в списке Список ограничений, и значение Высота можно отредактировать.

Чтобы ограничить карьер, вырезав любую область внутри ограничения, можно добавить зону исключения. См. раздел Добавить зону исключения.
