Новый горизонтальный участок

Во вкладка Горные работы | Проектирование карьера (Динамическое), группа Построение:Нажмите Новая горизонтальная область, чтобы создать новый полигон ограничения горизонтальной области (внешний).

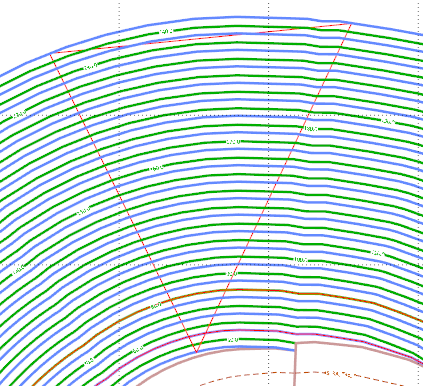

При нажатии кнопки Создать курсор изменится, позволяя начать оцифровку нового полигона в проекте. При щелчке по точке начинается полигон ограничений. Вы можете щелкнуть дополнительные точки в ограничении, чтобы создать полигон. Для завершения работы со стрингом дважды щелкните мышкой (когда вы оцифровываете последнюю точку) или нажмите клавишу Esc. После завершения работы новый стринг будет автоматически закрыт. Полигон ограничений показан на схеме красным цветом:

В режиме сжатия (Карьер/Вниз, Отвал/Вверх) ограничение по горизонтальному участку (внешнее) размещает область построения карьера за пределами пересечения между ограничивающим полигоном и стрингом карьера. В режиме расширения (карьер/вверх, отвал/вниз) ограничения всегда расширяют область строительства карьера.
