Интерактивная видимость блоков
Опция Интерактивная видимость блоков упрощает отображение или скрытие блоков на основании числовых значений модели. Если данная опция активна, гистограмма отражает распределение этих значений и вы можете настроить видимость блока, передвигая бегунок гистограммы.
Если к полю в отображаемой модели был применен набор цветов, те же цвета будут отображаться на фоне гистограммы. По общему объему видимых блоков также создается отчет.
Для активации инструмента Интерактивная видимость:
- Откройте существующую или создайте новую форму Визекса Блочная модель.
- Перейдите во вкладку Опции просмотра, чтобы применить опцию Интерактивная видимость блоков.
- Выберите Поле атрибута, примените Минимальное или Максимальное значения (или оба), если это необходимо. На свое усмотрение введите начальные значения.
- Нажмите OK для отображения блочной модели. Визекс отобразит гистограмму в специальном всплывающем окне.

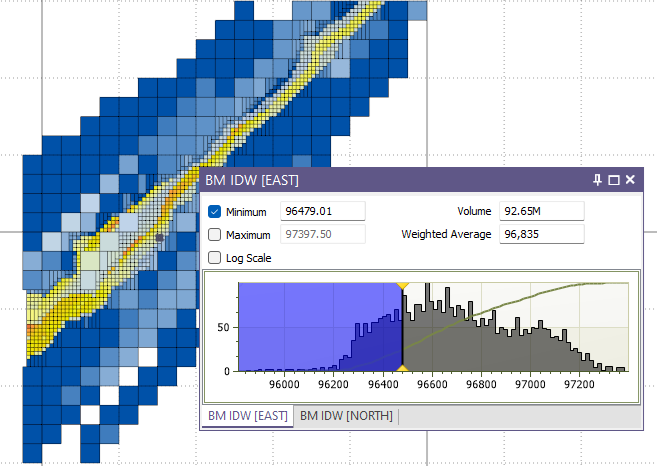

- Треугольные метки на верхнем и нижнем краю гистограммы обозначают позицию Минимальных и Максимальных линий видимости. Нажмите на линии и, удерживая, перенесите их, чтобы откорректировать Минимальные и Максимальные значения видимости.
Как вариант, если вы знаете, куда вам необходимо осуществить перемещение, вы можете просто щелкнуть в области окна Видимость и линия переместится к точке, в месте которой вы произвели нажатие мышкой.
- По желанию используйте опцию Логнормального преобразования гистограммы для данных, имеющих положительную асимметрию.
- По видимому Объему и Средневзвешенному объему создается отчет. Эти значения можно выделить и скопировать в буфер обмена данных.
Если вы случайно закрыли окно Видимость, вы можете обновить слой и отобразить его еще раз. Для того чтобы временно скрыть окно Видимость, нажмите на значок "кнопка" в панели заголовка окна Видимость. Если вы убираете фокус с окна, оно скрывается, однако панель заголовка остается видимой. Просто переместите курсор на панель заголовков, чтобы отобразить окно.
Опция Видимость блоков активна только в с случае, если вы выбрали режимы просмотра 3D Заполненный, 3D Контуры или 2D Срез. Кроме этого, отфильтрованные результаты могут быть невидимыми в случае, если вы выбрали опцию Отключить расширенные опции OpenGL (в форма Опции | Система | Опции системы).
