Блочные модели с поворотом

Приложение поддерживает блочные модели с поворотом (модели оси которых не параллельны системе координат). Большинство функций, которые используют блоки, работают с повернутыми моделями. Поддерживаются повороты в одном, двух и трех направлениях. Некоторые примеры включают:

• Ориентацию блоков в соответствии с ориентацией рудного тела. Это может быть просто (односторонним) поворотом азимута для соответствия простиранию рудного тела, или полный поворот по трем направлениям для соответствия погружению рудного тела.
• Небольшой градиент для учета отвода воды, чтобы края блока совпадали с планом горных выработок.

Ориентация блоков в соответствии с ориентацией рудного тела дает нам наиболее реалистичную блочную модель. Ориентация блочной модели в соответствии с ориентацией рудного тела дает возможность более реалистично описать выдержанность содержаний в определенном направлении.

Переблокировать с поворотом

Во вкладке Блочная модель, в группе Переблокировка модели: Выберите Переблокировать | Переблокировать с поворотом, чтобы переблокировать и повернуть блочную модель, например, для выравнивания по простиранию рудного тела.

Вы можете вручную задать границы поворота блочной модели или вращать ее на основании поворота другой блочной модели.

Создать блочную модель (с поворотом) из импортируемых данных

Во вкладке Блочная модель, в группе Блочная модель,, нажмите на Преобразовать, чтобы сгенерировать файл блочной модели из блочных данных, записанных в файл данных. Если указан поворот, данные будут преобразованы в формат файла блочной модели с поворотом.

В процессе преобразования будет сделана попытка изменения координат блока, чтобы компенсировать любые числовые несоответствия. Это производится путем изменения расположения материнского блока, чтобы субблоки не пересекали границы материнского блока.

Если первый блок не указан, то самый крупный блок будет считаться первым блоком, а размер самого крупного блока будет считаться размером материнского блока. Эти параметры можно откорректировать, указав первый блок и размер материнского блока. Если значения размеров материнского блока отсутствуют, процесс будет использовать значения размеров самого крупного блока.

Процессом преобразования могут обрабатываться регулярные и нерегулярные блочные модели.

Параметры блочной модели

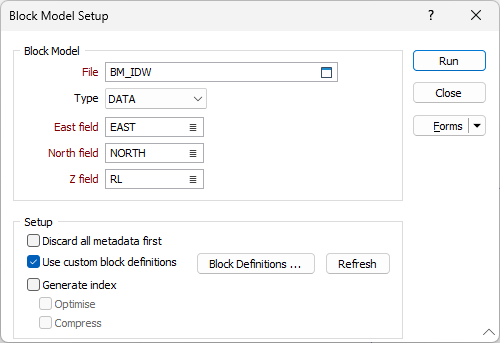

Для некоторых моделей, определения блоков не могут быть получены автоматически. Во вкладке Блочная модель, в группе Блочная модель,, опция Настроить может быть использована для создания определений блока или границ блочной модели, задаваемых пользователем для моделей, которые имеют нерегулярное определение блока.

Использовать настраиваемые определения блоков

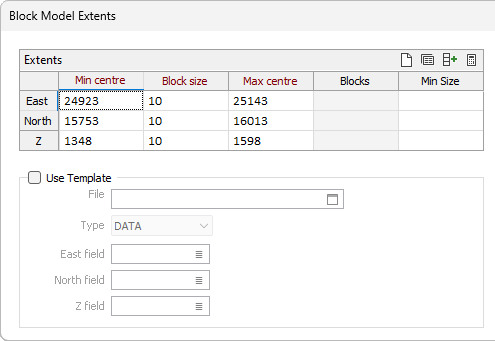

Границы блочной модели создаются с использованием опции Определение блоков (начало и/или размер блока), параметры которой вносятся в диалоговом окне Границы блочной модели.

Если опция "Использовать настраиваемые определения блоков" не выбрана, то опции Размер блока в диалоговом окне "Границы блочной модели" необязательны.

Границы блочной модели можно задать только для пустой блочной модели. Для блочной модели с поворотом начальные координаты начального блока фиксируются и его местоположение не может изменяться. При этом, начальные координаты блока могут автоматически корректироваться с учетом изменения размера блока.

Если вы нажимаете на кнопку Обновить в диалоговом окне Настройка блочной модели, границы блочной модели вычисляются с помощью полученных из блочной модели начальных координат и размера блока.

Если определения не заданы пользователем или они, являются недопустимыми, программа восстановит предыдущие определения блока.

Кнопка Определение блоков и соответствующая кнопка Обновить служат для интерактивного получения информации о блочной модели, независимо от того, выбрана или нет соответствующая опция.

Информация о блочной модели

Когда вы просматриваете свойства Файла блочной модели и выбираете опцию, вам предоставляются сведения о блочной модели (поворот, границы блоков и размер родительского блока).

Примечание: в случае работы с повернутой блочной моделью координаты Min центр и Max центр не отображаются.

При работе с повернутой моделью границы не совпадают с границами, используемыми для построения модели, и вместо этого являются границами повернутой модели, как если бы это был полный куб на оси вращения:
