Регуляризовать

Во вкладке Блочная модель, в группе Переблокировка модели нажмите на Регуляризовать, чтобы создать новую блочную модель из существующей блочной модели, которая может содержать субблоки и/или объемные факторы блока.

Объемные факторы блоков

Различные инструменты приложения генерируют (например, Каркас | Присвоить | Блочная модель) и поддерживают использование (например, Оптимизатора карьера) «факторов блока». Фактор блока - это коэффициент от 0,0 до 1,0 включительно, который рассчитывается для каждого блока и определяет объемную пропорцию блока, к которой применяются указанные значения содержания. Предполагается, что оставшаяся часть блока является «неназначенной». Фактор блока хранится отдельно в поле в блочной модели.

Фактор блока указывает только пропорцию объема блока, к которому применяются заданные атрибуты - он не предоставляет никакой информации о том, где в блоке находится назначенный материал. Следовательно, если блоку присваивается несколько факторов блока, используя эти факторы отдельно, невозможно определить, на какой материал в блоке ссылаются различные факторы - действительно, два независимых фактора блока могут ссылаться на материал в разных частях блока. По этой причине факторы блоков должны использоваться с осторожностью.

Многие последующие приложения блочных моделей, включая некоторые опции Micromine, не поддерживают факторы блоков — некоторые приложения могут даже интерпретировать их по-разному. Если факторы блоков, влияющие на атрибуты, которые должны обрабатываться этими приложениями, были включены в блочную модель, то вам, перед тем как начать обработку, необходимо использовать опцию Блочная модель | Переблокировка модели | Регуляризовать, чтобы создать новую блочною модель без применения факторов. Это послужит гарантией того, что обработанные содержания будут относиться ко всем объемам блоков, а не просто к частям, указанным факторами блоков.

Плотность

Что касается плотности, приложение не делает различий между присвоенными назначенными (приписанными) и неназначенными частями блока. Предполагается, что указанное значение плотности применяется ко всему блоку.

Сгенерированная блочная модель будет иметь следующие характеристики:

• Все блоки будут иметь одинаковый (заданный) размер («регуляризованный»), который может быть меньше или больше, чем у самых больших блоков во вводной блочной модели.
• Она не будет содержать субблоки.
• В зависимости от цели, для которой была создана модель, она может иметь или не иметь объемные факторы блоков.

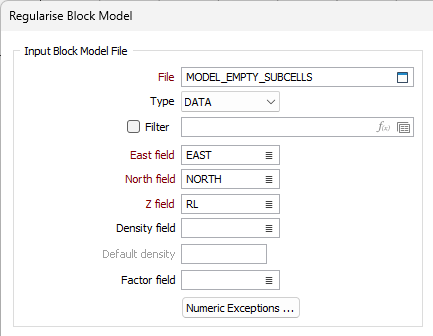

Вводный файл блочной модели

Укажите следующие параметры для блочной модели, которая будет использоваться в качестве источника для сгенерированной блочной модели:

Файл

Выберите файл, содержащий блочную модель, которая будет использоваться в качестве источника для сгенерированной блочной модели.

Тип

Выберите формат (ДАННЫЕ / СЪЕМКА / СТРИНГ / ОТЧЕТ), в котором представлены данные для вводной блочной модели.

Фильтр

(Необязательно) Укажите фильтр, который будет применяться к данным во вводной блочной модели.

Блоки, исключенные этим фильтром, будут обрабатываться в блочной модели как пустоты. Факторы блоков и содержания, рассчитанные для сгенерированной блочной модели, будут отражать отсутствие этих блоков.

Поле Восточных координат

Выберите поле во вводной блочной модели, из которого будет браться восточная координата для каждого блока.

Поле Северных координат

Выберите поле во вводной блочной модели, из которого будет браться северная координата для каждого блока.

Поле Z

Выберите поле во вводной блочной модели, из которого будет браться координата Z (высота) для каждого блока.

Поле плотности

(На ваше усмотрение, опция рекомендуется при работе в МЕТРИЧЕСКОЙ системе мер и весов) Выберите поле во вводной блочной модели, из которого будет получена плотность для каждого блока.

Если выбранное поле не содержит значения для конкретного блока, используется значение, указанное для Плотности по умолчанию.

Плотность должна выражаться в единицах измерения кубических блоков на единицу массы, где единица массы соответствует единицам измерения интересующих вас содержаний вводной блочной модели (т.е. те, которые должны быть обработаны нижестоящим приложением - в частности, те, на которые могут влиять факторы блоков) в модели входного блока, упоминаются.

Для размеров блока, указанных в метрах (м), и содержаний, выраженных в граммах на тонну (г/т), плотность должна выражаться в тоннах на кубический метр (т/м3). Здесь можно использовать значения удельной плотности.

Важно: если значения в Поле восточных координат, Поле северных координат и Поле Z не все выражены одинаковыми единицами (например, значения в Полях восточных и северных координат выражены в метрах (м), а значения в Поле Z выражены в футах (фт), к значениям плотности должен применяться дополнительный поправочный коэффициент (или коэффициенты).

Плотность по умолчанию

(Только Поле плотности.) Укажите значение по умолчанию для плотности материала в каждом блоке.

Это значение должно быть выражено в единицах, в которых указаны значения в Поле плотности.

Поле фактора тоннажа

(Опция на ваше усмотрение; для работы БРИТАНСКОЙ системе мер и весов; рекомендуется применять там, где это возможно.) Выберите поле во вводной блочной модели, из которого будет получен фактор тоннажа для каждого блока.

Если выбранное поле не содержит значения для конкретного блока, используется значение, указанное для Фактора тоннажа по умолчанию.

Факторы тоннажа должны выражаться в единицах измерения кубических блоков на единицу массы, где единица массы соответствует единицам измерения интересующих вас содержаний вводной блочной модели (т.е. те, которые должны быть обработаны нижестоящим приложением - в частности, те, на которые могут влиять факторы блоков) в модели входного блока, упоминаются.

Для размеров блока, указанных в футах (фт), и содержаний, выраженных в тройских унциях на короткую тонну (тр.унц./короткая тонна), факторы тоннажа должны выражаться в кубических футах на короткую тонну (фт3/кор.т).

1 фут = 0,3048 метра, 1 фунт = 0,45359237 килограмма, 1 коротка тонна = 2000 фунтов; Факторы тоннажа, выраженные в кубических футах на короткую тонну (фт3/короткая тонна) можно преобразовать в кубические метры на тонну (м3/т) умножением на 0,03121398, либо в кубические футы на тонну (фт3/т) умножением на 1,10231131.

Важно: если значения в Поле восточных координат, Поле северных координат и Поле Z не все выражены одинаковыми единицами (например, значения в Полях восточных и северных координат выражены в метрах (м), а значения в Поле Z выражены в футах (фт), к значениям фактора тоннажа должен применяться дополнительный поправочный коэффициент (или коэффициенты).

Фактор тоннажа по умолчанию

(Только для Поля фактора тоннажа.) Укажите значение по умолчанию для фактора тоннажа материала в каждом блоке.

Это значение должно выражаться в единицах, в которых указаны значения в Поле фактора тоннажа.

Поле факторов

(На ваше усмотрение, однако мы рекомендуем использовать эту опцию) Выберите поле во вводной блочной модели, из которого будет браться объемный фактор блока для каждого блока.

Если вводная блочная модель содержит несколько факторов блоков, выберите поле, содержащее фактор блока, для которого были назначены содержания, которые должны обрабатываться целевым приложением.

Числовые исключения

(Необязательно.) Нажмите эту кнопку, чтобы отобразить форму Числовые исключения и выбрать параметры обработки для записей с символами, пустых записей и значений вне допустимого диапазона.

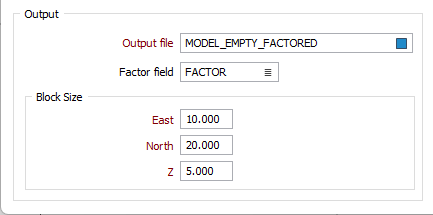

Вывод

Укажите следующие параметры для блочной модели, которая будет сгенерирована из вводной блочной модели:

Файл вывода

Укажите имя файла, в котором будет сохранена сгенерированная блочная модель.

Поле факторов

(Необязательно; не рекомендуется, если не требуется.) Выберите поле в сгенерированной блочной модели, в котором будет сохраняться объемный фактор блока для регуляризованных блоков.

Чтобы создать новое поле, укажите имя поля.

Размер блока

Укажите размеры в каждом направлении для упорядоченных блоков в сгенерированной блочной модели:

Восток

Укажите размер в восточном направлении для регуляризованных блоков в сгенерированной блочной модели.

Это измерение должно быть выражено в единицах, в которых выражены координаты в Поле восточных координат.

Север

Укажите размер в северном направлении для регуляризованных блоков в сгенерированной блочной модели.

Это измерение должно быть выражено в единицах, в которых выражены координаты в Поле северных координат.

Z

Укажите размер в направлении Z (высота) для регуляризованных блоков в сгенерированной блочной модели.

Это измерение должно быть выражено в единицах, в которых выражены координаты в поле Z.

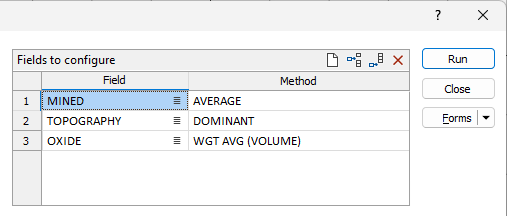

Поля для конфигурации

В типичном прогоне каждый регуляризованный блок в сгенерированной блочной модели будет состоять из частей (как минимум) нескольких блоков из вводной блочной модели. Если вводная блочная модель является субблокированной, каждый блок может иметь различный размер и, если применяются объемные факторы блоков, даже блоки с одинаковым номинальным размером будут иметь разные объемы по весу.

Значения для каждого поля в сгенерированной блочной модели будут рассчитываться путем группировки значений из соответствующих полей в блоках вводной блочной модели. Затем группа значений обрабатывается для получения (сводного) значения, которое присваивается регуляризованному блоку в сгенерированной блочной модели.

По умолчанию все поля обрабатываются в соответствии с их типом (числовым или символьным) с использованием методов, указанных в группе параметров Обработка полей по умолчанию.

Некоторые поля, такие как содержания, требуют другой обработки, это необходимо, чтобы значения, заданные блокам в сгенерированной блочной модели, обеспечивали репрезентативную статистику значений из составляющих блоков вводной блочной модели.

Укажите следующие параметры для каждого поля во вводной блочной модели, для которого требуется обработка не по умолчанию. Поля, указанные для Поля плотности и Поля фактора тоннажа, не должны включаться в этот список.

Поля

Выберите поле из вводной блочной модели, для которого указан метод обработки.

Метод

Выберите метод, который будет использоваться для обработки группы значений из поля в составных блоках вводной блочной модели («вводные значения»), чтобы получить значение для регуляризованного блока в сгенерированной блочной модели.

Поддерживаются следующие методы обработки:

Метод	Описание	Числовые поля?	Символьные поля?
ПУСТОЕ	Поле включено в сгенерированную блочную модель, но оставлено пустым.	Да	Да
ПРОПУСКАТЬ	Поле не включено в сгенерированную блочную модель.	Да	Да
ПО ПРЕОБЛАДАЮЩЕМУ	Вводное значение, применимое к самому большому объему.	Да	Да
СРЕДНЕВЗВ (ОБЪЕМ)	Средневзвешенное вводных значений по объему (также взвешенное по массе для постоянной плотности).	Да	Нет
СРЕДНЕВЗВ (ОБЪЕМ x ПЛОТНОСТЬ)	Средневзвешенное вводных значений по массе. Требуется Поле плотности.	Да	Нет
СРЕДНЕЕ	Невзвешенное среднее вводных значений.	Да	Нет
МИНИМУМ	Самое низкое вводное значение.	Да	Нет
МАКСИМУМ	Самое высокое вводное значение.	Да	Нет
ВЗВЕШЕННАЯ СУММА (ОБЪЕМ х ПЛОТНОСТЬ)	Взвешенная по массе сумма вводных значений. Требуется Поле плотности.	Да	Нет
СУММА	Невзвешенная сумма вводных значений.	Да	Нет

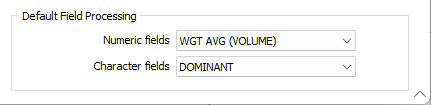

Обработка полей по умолчанию

Поля, для которых методы обработки не указаны в Полях для конфигурации, обрабатываются методом обработки по умолчанию, который применим к их типу (числовой или символьный).

Числовые поля

Выберите метод обработки по умолчанию, который будет применяться для Числовых полей.

По умолчанию задана опция СРЕДНЕВЗВ (ОБЪЕМ).

Символьные поля

Выберите метод обработки по умолчанию, который будет применяться для Символьных полей.

По умолчанию задана опция ПО ПРЕОБЛАДАЮЩЕМУ.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

В завершение, нажмите кнопку Запустить, чтобы начать процесс Регуляризации блочной модели.
