Переблокировать

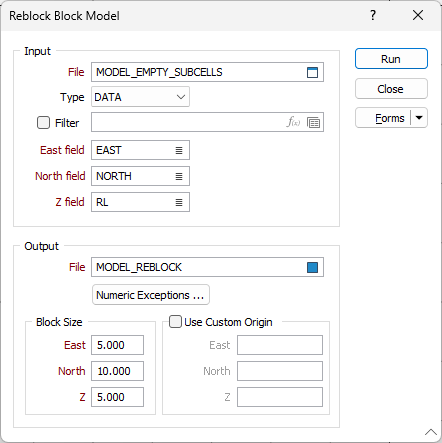

Во вкладке Блочная модель, в группе Переблокировка модели выберите опцию Переблокировать, чтобы изменить определения блоков имеющейся блочной модели или нарезать имеющуюся блочную модель на основании других определений блоков.

Файл

Укажите файл блочной модели в качестве Файла ввода.

Восточные, Северные и Z поля

Укажите Восточные, Северные и Z координаты Файла ввода.

Файл вывода

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя Файла ввода.

Числовые исключения

Значения данных существующего файла блочной модели будут меняться и отражать любые изменения, сделанные в определениях блоков, и будут записаны в указанный файл вывода. Если блоки не будут объединятся в файл вывода, никакого усреднения числовых полей производится не будет.

(По желанию) Используйте опцию Числовые исключения, чтобы проконтролировать, как будут обрабатываться нечисловые значения. Нечисловые значения включают в себя символы, пустые значения и значения со знаком меньше (<).

Размер блока

Установите размеры блоков, которые будут записаны в файл вывода.

Использовать произвольное значение начала блока

Процесс переблокировки автоматически рассчитает новую сетку для переблокированной блочной модели с использованием границ исходной блочной модели и новых размеров блоков.

Если вы применяете опцию Использовать произвольное значение начала блока, при этом у вас указаны Восточные, Северные и Z координаты исходного блока, определение модели будет применяться таким образом, что исходная точка будет центроидом одного из родительских блоков. Произвольная точка начала блока может попадать в пределы или за пределы границ исходной блочной модели.

Использование произвольного значения начала блока влияет на то, как происходит переблокировка блоков выходной блочной модели, но не меняет положение блочной модели.

Запуск

В завершение, нажмите кнопку Запустить, чтобы начать процесс Переблокировки блочной модели.
