Данные ввода

На вкладке Главная или вкладка Визекс в группе Слой: Выберите Открыть слой | Поверхность сетки (или дважды щелкните Поверхность сетки на панели Типы слоев Визекса), чтобы загрузить и отобразить файл поверхности сетки Micromine (*.GRD) или сторонний файл поверхности сетки.

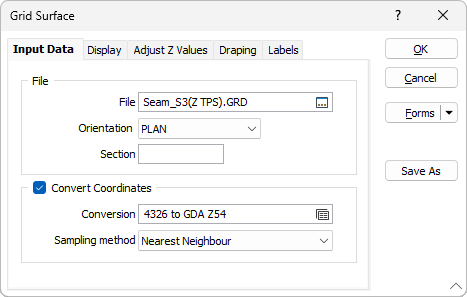

Настройте следующие параметры во вкладке Данные ввода в диалоговом окне Сеточная поверхность:

Файл

Дважды щелкните левой кнопкой мыши (или нажмите F3), чтобы выбрать имя Файла сетки и загрузить его. Вы можете использовать меню по правой кнопке (F4) в командной строке Файл, чтобы просмотреть сетку.

Ориентация

Укажите ориентацию Сеточной поверхности (т.е. ПЛАН, НА ЗАПАД или НА СЕВЕР). Выбранная вами ориентация будет определять, какой Тип просмотра вы используете для обзора поверхности и других объектов, отображенных на экране.

Разрез

На свое усмотрение укажите значение Разреза.

Поле Разрез позволяет вам размещать Сеточную поверхность на указанных трехмерных координатах, ось которых определяется выбранной вами ориентацией. Например, если ориентация установлена на значение НА СЕВЕР и вы указываете значение 15900, вы разместите поверхность на 15900 в Северном направлении. Восточные координаты и координаты высоты будут установлены границами сетки.

Опции Ориентация и Разрез особенно удобны для размещения поверхностей-не-в-плане, таких как геофизические разрезы, в их истинном 3D-расположении.

Вы можете вывести в просмотр сторонние файловые форматы сеток как изображения (Визекс > Слои > Изображение). Как вариант, вы можете преобразовать их в файловый формат сеточных поверхностей Micromine Australia Pty Ltd (*.GRD) (Файлы > Импорт > Сеточные (растровые) данные).

мПреобразовать координаты

Активируйте опцию Преобразовать координаты, чтобы преобразовать географические координаты (широты и долготы) в проекционные или локальные координаты в процессе импорта.

Преобразование

Выберите или создайте новый набор форм преобразования координат. Смотрите: Преобразование системы координат

Метод опробования

Выберите метод опробования:

Метод	Ячейки ввода	Вычисление	Свойства
Ближайший сосед	1 (1 × 1)	Возвращает значение ближайшей ячейки	Быстрая интерполяция невысокого качества. Сохраняет точные значения входных данных, например, геологическую сетку, где значения ячеек представляют геологические единицы, или точное значение ближайшей пробы.
Билинейный	4 (2 × 2)	Комбинированные линейные интерполяции по осям X и Y	Для общей интерполяции Очень эффективный метод
Кубический	16 (4 × 4)	Кубическая свёртка	Для интерполяции сплошных поверхностей. Производит более сглаженный результат по сравнению с билинейной интерполяцией. Значительные изменения на вводе могут привести к чрезмерным или недостаточным выбросам.
Кубич. сплайн		Кусочно-заданный кубический многочлен	Учитывает значения входных ячеек и избегает чрезмерных / недостаточных выбросов.
Ланцош		Оконная синусоидальная функция (кардинальный синус)	Высокая точность со сглаженными данными. Лучше сохраняет острые края по сравнению с другими методами. Может вызвать темные / светлые ореолы вдоль плотных краев.

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

По умолчанию кнопка Формы является недоступной для загруженных слоев Визекса (т.е. при открытии набора форм свойства слоя задаются в панели Просмотр слоев Визекса). В Визексе кнопка Формы доступна только для новых форм, открываемых через вкладку Главная или во вкладка Визекс в группе Слой (либо двойным щелчком мыши по элементу типа формы в корневом каталоге панели Типы слоев Визекса).

Сохранить и Сохранить как

Нажмите на кнопку Сохранить, чтобы сохранить изменения, которые вы внесли в набор форм. Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Опция "Сохранить как" по умолчанию назначит вашему набору форм первый доступный номер набора форм.

Сброс

Нажмите Сброс, чтобы очистить форму от всех значений и вернуть форму к исходному состоянию.

Сбросить вкладку

Для форм с вкладками выберите Сбросить вкладку, чтобы очистить активную вкладку от всех значений и сбросить вкладку до состояния по умолчанию, не внося никаких изменений в другие вкладки в диалоговом окне.

Повторить и Отменить (Вернуть)

Нажмите на опцию Отменить (CTRL + Z), чтобы отменить недавние изменения, внесённые в форму. После действия "Отменить", выберите опцию Повторить (CTRL + Y), чтобы восстановить последние изменения, которые были отменены.

Свернуть

Сверните форму, чтобы предварительно просмотреть результаты работы в Визексе или поработать с вводными значениями из Визекса, окна Свойства, Редактора файлов или Редактора чертежа.

ОК

В заключение, нажмите на кнопку OK и загрузите Сеточную поверхность. Программа применит опции просмотра, откорректированные значения Z и опции меток, которые вы указали.
