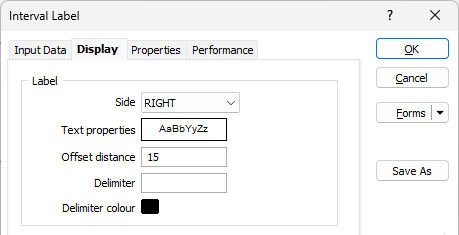

Просмотр
Используйте опции, которые представлены во вкладке Просмотр, чтобы выбрать положение, размер и внешний вид меток Интервалов, а также рисок, которые будут отображаться вдоль скважины.
Сторона
Значения могут отображаться СЛЕВА или СПРАВА от траектории скважины. Воспользуйтесь опцией Сторона, чтобы определить их положение.
Свойства текста
Дважды щелкните левой кнопкой мыши по окну Свойства текста, чтобы выбрать шрифт и задать характеристики текста.
Смещение (метки)
Задайте расстояние (в единицах сети), на которое будет смещен первый символ каждой метки от траектории. По умолчанию используется значение 1. Вы можете работать как с положительными, так и с отрицательными величинами.
Разделитель
При желании, укажите Разделитель (то есть запятую или двоеточие), который будет использоваться для отображения значений, выбранных в разделе Метки. Если вы указали Разделитель, вы можете задать его цвет.
Цвет разделителя
Двойным щелчком мыши (F3) выберите цвет, который будет использоваться для отображения разделителя.

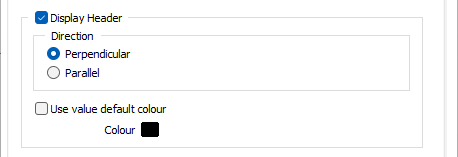

Выводить заголовок в просмотр
Выберете опцию Выводить заголовок в просмотр, чтобы вывести на экран заголовок для каждого поля метки, указанного во вкладке Ввод. Вы можете выровнять заголовок таким образом, чтобы он был параллелен траектории, а не перпендикулярен (по умолчанию).
У вас имеется возможность использовать цвет по умолчанию каждой метки, указанной во вкладке Ввод, или указать цвет пользователя.
Использовать цвет значений по умолчанию
Выберите эту опцию, чтобы использовать цвет по умолчанию для меток, а также для заголовка.
Поле цвета
Если вы не выбрали опцию Использовать цвет значений по умолчанию, двойным нажатием левой клавиши мыши (F3) выберите цвет, который будет использоваться для заголовка.

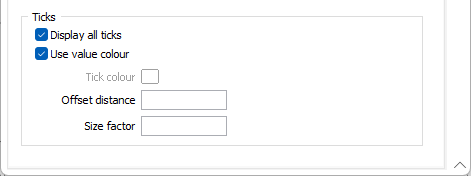

Риски
Риски - это короткие линии, которые проводятся перпендикулярно траектории. С их помощью соотносятся сведения по траектории и по точке на этой траектории. Вы можете задать смещение рисок в единицах сетки. Риски по умолчанию присоединяются к траектории. У вас имеется возможность применить фактор размера, который будет использоваться в просмотре и в чертеже.
Выводить в просмотр риски
Выберите эту опцию, если хотите, чтобы отображались все интервалы проб, даже если они не содержат данных вообще. Риски будут выведены в просмотр для всех интервалов, заданных в указанном файле. Если опция Выводить в просмотр все риски не используется, риски будут выводится только для тех интервалов, которые имеют значения (то есть, поле значения не является пустым). Как правило, эту опцию не применяют и в просмотр выводятся только те риски, которые определяют интервалы со значениями.
Использовать цвет значения
Выберите эту опцию, если вы хотите, чтобы риска верхней и нижней точки интервала была отображена тем же цветом, что и метка. Если необходимо, чтобы все риски были одного цвета, не используйте эту опцию.
Цвет рисок
Двойным щелчком мыши (F3) задайте цвет, который будет применяться ко всем рискам в просмотре.
Смещение (риски)
Задайте смещение, измеренное от траектории, на котором будут отображаться риски. Его необходимо указать в единицах сетки.
Фактор размера
Укажите фактор, чтобы настроить длину всех рисок. По умолчанию это значение равно 1,0. Этот фактор изменяет размер рисок в просмотре.
