Просмотр

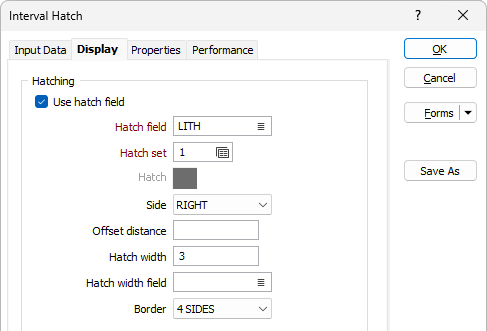

Используйте опции, представленные во вкладке Просмотр, чтобы применить штриховку к интервалам скважин.
Использовать поле штриховки
Выберите эту опцию, если вы хотите применить штриховку к просматриваемым полигонам.
Поле штриховки
Введите имя поля (в файле), содержащего данные, на основании которых вы хотите сделать штриховку. Набор штриховок, относящийся к данному полю, привязывает узор штриховки к текстовым строкам или числовым диапазонам. Значение в этом поле определяет узор штриховки для каждой записи в файле.
Набор штриховок
Дважды щелкните мышью (или нажмите F3), чтобы выбрать набор, который будет контролировать выводимые на экран штриховки. Набор штриховок, заданный для этого поля, связывает штриховки с текстовыми строками или числовыми диапазонами. Он определяет штриховку для каждого значения в выбранном (отображаемом) поле. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или отредактировать набор штриховок.
Штриховка
Двойным щелчком мыши (F3) выберите штриховку, которая будет использоваться, если штриховка для этого значения не задана в наборе, или если поле штриховки не связано с набором штриховок.
Сторона
Штриховка может отображаться СЛЕВА или СПРАВА от траектории скважины. Используйте опцию Сторона, чтобы определить её местоположение.
Смещение
Укажите расстояние, на которое штриховка будет смещаться от траектории (в единицах сети). По умолчанию используется значение 1. Вы можете работать как с положительными, так и с отрицательными величинами.
Ширина штриховки
Введите ширину площади штриховки. Ширина определяется в единицах сетки. Если единицами сетки являются метры, ширина штриховки, равная 1 (параметр по умолчанию), на чертеже в масштабе 1:1000 будет равна штриховке шириной 1 см. Значение 2 удвоит ширину заштрихованной площади; значение ниже 1 сократит ширину заштрихованной площади.
Ширина штриховки будет использоваться, если поле ширины штриховки не было задано, либо в случае, если значения в указанном поле ширины штриховки отсутствуют.
Поле ширины штриховки
Чтобы отрегулировать ширину площади штриховки, вы можете не задавать постоянное значение, а использовать значения в этом поле.
Например, указав ширину штриховки для угля, вы можете обозначить крупность частиц(крупные, средние, мелкие).
При работе с металлами, ширину штриховки можно использовать для отображения опробования вдоль скважины без добавления меток.
Дважды щелкните левой кнопкой мыши, чтобы выбрать имя поля, в котором находятся значения, которые регулируют ширину площади штриховки. Если поле ширины штриховки не указано, либо в необходимом поле отсутствуют значения, будет использоваться заданное значение ширины штриховки (либо значение штриховки по умолчанию = 1).
Граница
Вы можете задать границы вокруг штриховки. Если штриховка расположена вплотную к траектории скважины, выберите опцию 3 СТОРОНЫ. Таким образом вы будете уверены в том ,что траектория скважины не перезаписывается. Если штриховка полностью отделена от траектории скважины, выберите опцию 4 СТОРОНЫ, чтобы включить ее в траекторию.

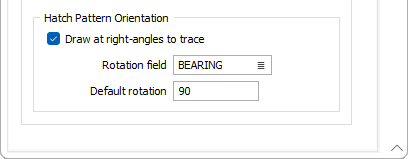

Ориентация узора штриховки
Прочертить под прямым углом к траектории
Выберите опцию Прочертить под прямым углом к траектории, чтоб сделать узор штриховки перпендикулярным к траектории скважины (а не горизонтальным). Вы можете применить настройки в дополнение к значениям Поля поворота и Поворота по умолчанию, которые описаны ниже.
Поле поворота
Если Поле поворота задано, и значение в этом поле для этой записи указано и является верным, поворот штриховки настраивается на значение поворота в поле для этой записи.
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать поле, содержащее значения, которые вы будете использовать для поворота узора штриховки в каждом интервале.
Если вы выбрали опцию Прочертить под прямым углом к траектории, она определит начальную ориентацию. В этом случае поворот, заданный в Поле поворота, применяется как дополнительное вращение от начальной ориентации.
Поворот по умолчанию
Если Поле поворота задано, и значение в этом поле для данной записи является неверным или не указано, поворот штриховки настраивается на значение поворота по умолчанию в поле для этой записи.
Если вы выбрали опцию Прочертить под прямым углом к траектории, она определит начальную ориентацию. В этом случае Поворот по умолчанию применяется как дополнительное вращение от начальной ориентации.
