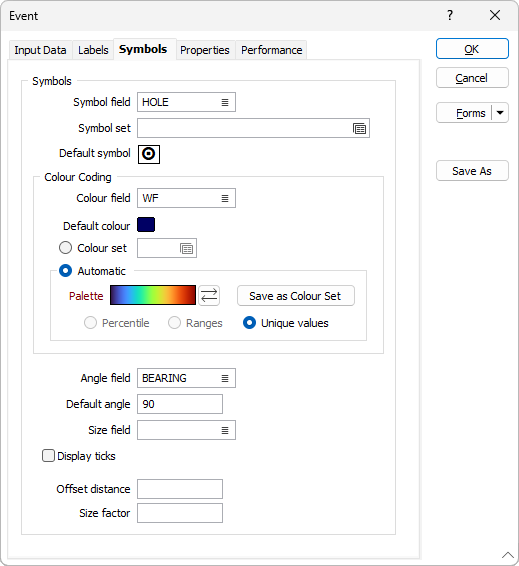

Символы
Используйте опции, представленные во вкладке Символы, чтобы задать расположение, размер и отображение событий вдоль скважин.
Поле символа
Укажите имя
Набор символов
Дважды щелкните левой кнопки мыши (F3) и выберите набор, который будет определять отображаемые символы. Набор символов увязывает символы со стрингами или числовыми диапазонами. Он определяет символ для каждого значения в выбранном (связанном)
Символ по умолчанию
Дважды щелкните в поле Символ по умолчанию, чтобы выбрать символ, который будет использоваться, если атрибут
Дважды щелкните по значку Символ и задайте символ по умолчанию. Можно выбрать символы из любого шрифта TrueType или OpenType.
По умолчанию символ будет располагаться на траектории скважины. Если вы задаёте значение смещения (см. ниже), символы смещаются от траектории на ту же сторону, на которой находятся метки. Вам необходимо продумать расположение меток и символов. Некорректное их расположение приведет к наложению символов на метки.
Поле цвета
Укажите имя поля, содержащего значения, которые будут применяться для цветовой кодировки данных просмотра.
Вы можете выбирать значения цветов непосредственно из Поля цвета, без указания Набора цветов. В этом случае значения в Поле цвета должны быть корректными цветовыми определениями RGB, Hex или Integer.
| Формат | Пример |
|---|---|
| R,G,B | 89,169,215 |
| HTML Hex | #59A9D7 |
| Hex | 0x59a9d7 |
| int | 5876183 |
Цвет по умолчанию
Дважды щелкните левой кнопкой мыши (F3), чтобы выбрать цвет, который будет использоваться в случае, если Поле цвета или Набор цветов не заданы, или в случае если Поле цвета является неверным или не привязано к Набору цветов.
Набор цветов
Чтобы связать значения в Поле цвета со значениями в Наборе цветов, дважды щелкните левой кнопкой мыши (F3) и выберите набор, который будет использоваться для регулировки отображаемых цветов. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или редактировать Набор цветов.
Автоматически
Выберите Автоматически, чтобы выбрать палитру и автоматически применить цветовые диапазоны к данным. Кнопка Сохранить как набор цветов позволяет сохранить результат в виде набора цветов.
Обратите внимание, что элементы управления автоматической установкой цвета отключены, если поле Цвет не указано:
Примечание: Уникальные значения — единственный поддерживаемый режим расчета для отображения событий.

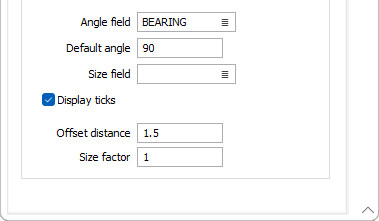

Поле угла
Введите название поля, содержащего угол наклона символа (0-360°). Значение 0 будет выводить символ на экран в его естественном направлении. Значение 90 будет выводить символ, повернутый на 90° по часовой стрелке.
Угол по умолчанию
Введите угол по умолчанию в градусах, который будет применяться к символам в точках, где нет записи в поле угла символа. Значение по умолчанию — 0°.
Поле размера
Введите имя поля, содержащего фактор, который будет использоваться для регулирования размера символа. По умолчанию используется значение 1.
Отображать риски
Активируйте эту опцию, чтобы выводить в просмотр риски, а не символы. Смещение и Фактор размера, которые вы указываете, применяются к символам или к рискам (если вы выбрали эту опцию).
Смещение
Укажите значение смещения (в единицах сетки), которое будет использоваться для отображения символов/рисок.
Фактор размера
Введите фактор размера, применяемый к символам и рискам. Он будет использоваться, если в Поле размера не будет значений для этой точки. По умолчанию применяется значение 1.
