Визуализация

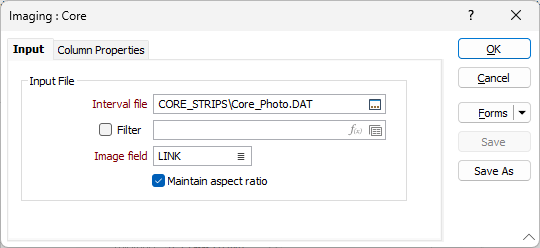

Во вкладке Ввод, в диалоговом окне Визуализация, выберите вводные данные для изображений, которые будут отображаться вдоль скважин:
Файл интервалов
Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать имя Файла интервалов, содержащего данные изображений, которые вы хотите вывести в просмотр, где каждое изображение связано с номером (ID) скважины и с интервалами ОТ/ДО.
Если вы хотите применить фильтр к базе данных, выберите опцию Фильтр. Введите номер фильтра. Двойным нажатием мышки (F3) выберите фильтр из существующего списка. Щелкните правой кнопкой мыши (или нажмите F4), чтобы открыть диалоговое окно, в котором вы сможете создать новый фильтр.
Поле изображения
Поле в Файле интервалов обязательно должно содержать имена файлов изображений, которые будут отображаться в колонке. Дважды щелкните левой кнопкой мыши (или нажмите на кнопку поиска), чтобы выбрать поле.
Сохранять формат изображения
Опция Сохранять формат изображения выполнит центрирование изображения, если колонка окажется слишком широкой. Если колонка будет слишком узкой, изображение будет обрезано справа таким образом, чтобы оно подходило под колонку:
