Событие

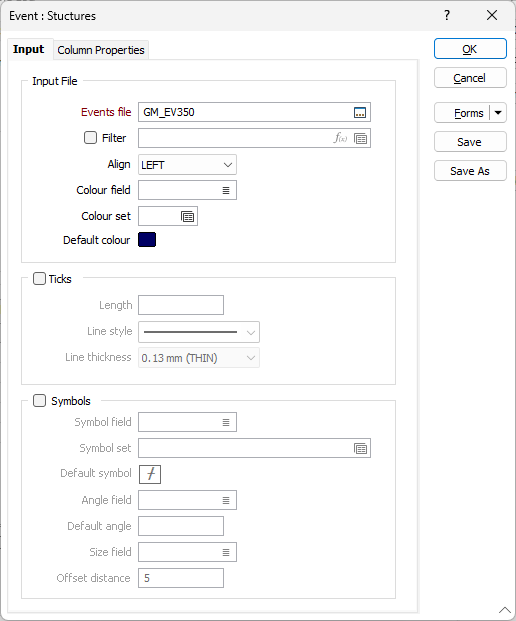

Во вкладке Ввод, в диалоговом окне Событие, выберите вводные данные для событий, которые будут отображаться вдоль скважин:

Ввод

Файл событий

Дважды щелкните левой кнопкой мыши (или воспользуйтесь кнопкой поиска), чтобы выбрать имя файла, содержащего данные, которые вы намерены вывести в просмотр. Если вы хотите применить фильтр к базе данных, выберите опцию Фильтр.

Введите Номер фильтра в соответствующем поле ввода. Двойным нажатием мышки (F3) выберите фильтр из существующего списка. Щелкните правой кнопкой мыши (или нажмите F4), чтобы открыть диалоговое окно, в котором вы сможете создать новый фильтр.

Фильтр рекомендуется использовать, если вы хотите применить ограничение к используемым данным, например, для просмотра опробования по определенной зоне или по определенным скважинам.

Риски

Выберите эту опцию, чтобы выводить в просмотр риски, а не символы. Смещение и Фактор размера, которые вы указываете, применяются к символам или к рискам (если вы выбрали эту опцию).

Длина

Укажите длину рисок.

Стиль линии

Выберите тип линии. Вы можете предварительно просмотреть тип линии в выпадающем списке. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.

Толщина линии

Используйте опции выпадающего меню для выбора толщины линии (ТОНКАЯ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТАЯ или др.).

Символы

Выберите эту опцию, чтобы выводить в просмотр символы, а не риски. Смещение и Фактор размера, которые вы указываете, применяются к символам или к рискам (если вы выбрали эту опцию).

Поле символа

Укажите имя поля (в файле ввода), содержащее идентификаторы символов. Эти текстовые или числовые значения используются с Набором символов (см. ниже).

Набор символов

Дважды щелкните левой кнопки мыши (F3) и выберите набор, который будет определять отображаемые символы. Набор символов увязывает символы со стрингами или числовыми диапазонами. Он определяет символ для каждого значения в выбранном (связанном) поле. Щелкните правой кнопкой мыши (или нажмите F4), чтобы создать или отредактировать набор символов.

Символ по умолчанию

Дважды щелкните в поле Символ по умолчанию, чтобы выбрать символ, который будет использоваться, если атрибут поля и набор символов не указаны или если значение символа в указанном атрибуте отсутствует или не может быть сопоставлено.

Дважды щелкните по значку Символ и задайте символ по умолчанию. Можно выбрать символы из любого шрифта TrueType или OpenType.

Поле угла

Введите название поля, содержащего угол наклона символа (0-360°). Значение 0 будет выводить символ на экран в его естественном направлении. Значение 90 будет выводить символ, повернутый на 90° по часовой стрелке.

Угол по умолчанию

Введите значение угла по умолчанию (в градусах), применяющееся к символам на точках, для которых отсутствует значение в поле угла символа. По умолчанию это значение равно 0°.

Поле размера

Введите имя поля, содержащего фактор, который будет использоваться для регулирования размера символа. По умолчанию используется значение 1.

Смещение

Укажите значение смещения (в единицах сетки), которое будет использоваться для отображения символов.
