Шкала глубин

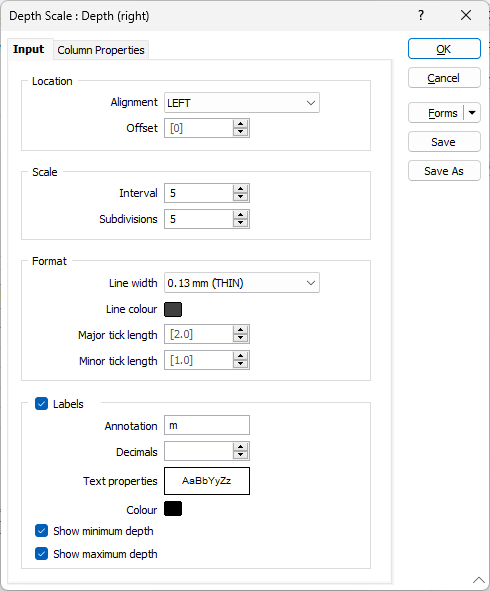

Используйте вкладку Ввод формы "Шкала глубин ", чтобы отобразить вертикальную шкалу ваших данных по скважинам. Укажите число интервалов, которое будет отображаться на шкале, число делений в каждом интервале и длину интервала и его делений.

Вертикальная шкала глубины и единицы настраиваются во вкладке Настройки страницы (Параметры страницы ) в диалоговом окне Колонка скважин.

Участок

Выравнивание

Выберите метод выравнивания. Масштабную линейку можно выровнять по положению СЛЕВА или СПРАВА от отображаемых колонок.

Смещение

Укажите расстояние смещения (в точках), которое будет использоваться для смещения масштабной линейки от колонок при выравнивании.

Когда при вращении вы наведете фокус, у вас появится возможность использовать колесо прокрутки мыши для увеличения или уменьшения отображаемого значения.

Масштаб

По интервалам

Задайте количество интервалов на масштабной линейке.

Второстепенные деления

Задайте количество делений для интервалов на масштабной линейке.

Если интервал меток установлен на 10, и вы хотите расположить промежуточные риски через каждый метр, установите это число на 9.

Формат

Толщина линии

Задайте толщину линии рамки вокруг масштабной линейки.

Цвет линии

Дважды щелкните мышью по значку Цвет и выберите цвет, который будет применяться к линии.

Длина больших и малых рисок.

Чтобы различать главные и второстепенные деления, задайте высоту главного и второстепенного деления. Укажите длину рисок (в точках), отмечающих каждый интервал и деления между этими интервалами.

Метка

Аннотации меток

Если вы хотите добавить аннотации к интервалам меток, например отметить единицы измерения, введите аннотацию для метки.

Свойства текста

Дважды щелкните левой кнопкой мыши по окну Свойства текста, чтобы выбрать шрифт и задать характеристики текста.

Цвет

Дважды щелкните левой кнопкой мыши по полю Цвет и выберите цвет текста метки из палитры.

Показать минимальную глубину

Выберите этот флажок, чтобы включить индикатор минимальной глубины на шкале.

Показать максимальную глубину

Выберите этот флажок, чтобы включить индикатор максимальной глубины на шкале.
