Ограничение поверхности

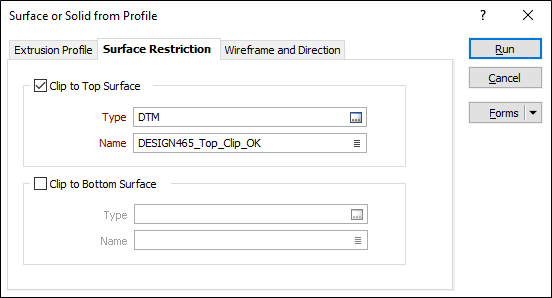

Во вкладке Ограничение плоскости в диалоговом окне Поверхность или солид по профилю вы можете указать Верхнюю и/или Нижнюю поверхность, чтобы ограничить верхний и/или нижний придел фигуры.
Для того чтобы данная операция была произведена корректно, поверхности должны быть сгенерированы с использованием функции создания ЦМП, иметь одинаковые размеры и не пересекать друг друга. Проверка на пересечение этих двух плоскостей не производится.
Обрезать до верхней и нижней поверхности
Выберите каркасы, представляющие верхнюю и нижнюю поверхности. Укажите (или дважды щелкните левой кнопкой мыши (F3) и выберите) Тип и Имя каркасов, которые вы хотите использовать. Вы также можете выбрать имя каркаса с помощью кнопки Выбрать из Визекса (или пункта контекстного меню). Эта опция свернет форму и позволит вам интерактивно выбрать каркас в Визексе, чтобы ввести его в соответствующие поля.
