Каркас из осевой линии (форма)

Во вкладке Каркас, в группе Из стрингов, нажмите на опцию Каркас по осевой линии (форма), чтобы преобразовать один или несколько стрингов в каркас, например, чтобы создать один каркас или сгенерировать несколько каркасов из полигонов, которые определяют такие подземные объекты, как штольни.

Если вы работаете в модуле Маркшейдерия, эта функция теперь доступна на вкладке Маркшейдерия в группе Инструменты ПГР.

This function is also available when you select Файлы стрингов on the Task Sources tab of the Schedule Definition form.

В форме вам предоставлены опции для создания каркасов по полигону, по сегменту, а также возможность разбить каркасы на части или по длине.

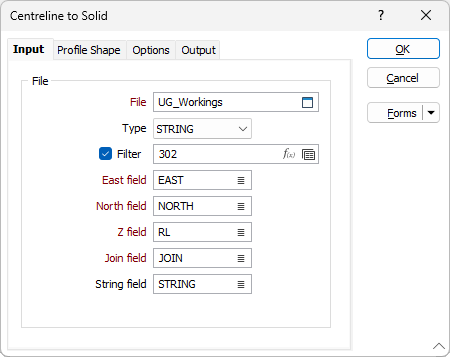

Ввод

Файл

Двойным щелчком мыши выберите Файл стрингов для загрузки. Если вы хотите работать с определенными записями, задайте фильтр. Чтобы создать новый файл, щелкните правой кнопкой мыши в поле ввода Файл и выберите из контекстного меню опцию Создать новый.

Поля Восточных, Северных и Z координат

Укажите имена полей файла ввода, в которых хранятся Северные и Восточные и Z координаты.

Поле соединения

В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.

Поле стрингов

В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).

Фигура профиля

Опции

Вывод
