Поверхность или солид из Профиля

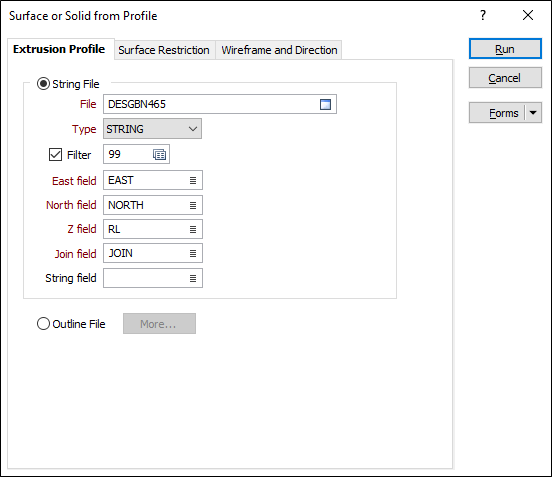

On вкладке Каркас, в группе Из стрингов: Click Surface or Solid from Profile to make a copy of an "extrusion profile" and triangulate the two profiles to generate a surface or extrude a solid.

Файл стрингов

Если для фигуры профиля на вводе выбран Файл стрингов, дважды щелкните левой кнопкой мыши для того, чтобы выбрать Файл стрингов в качестве обрезающего файла. Если вы хотите работать с определенными записями, задайте фильтр.

You can also click the Pick from Vizex button to collapse the form and interactively select a layer containing the file to be inserted and return to the form.

Поля Восточных, Северных и Z координат

Укажите имена полей, в которых будут храниться восточные, северные и Z координаты файла стрингов.

Поле соединения

В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.

Поле стрингов

В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).

Файл контуров

Если в качестве ограничения выбран Файл контуров, нажмите на кнопку Далее и откройте диалоговое окно Ограничения контурами.

Поскольку имя каркаса определяется именем контура, поле Имя в выходном каркасе является неактивным.

Ограничение поверхности

Каркас и направление
