Построить полигональные каркасы

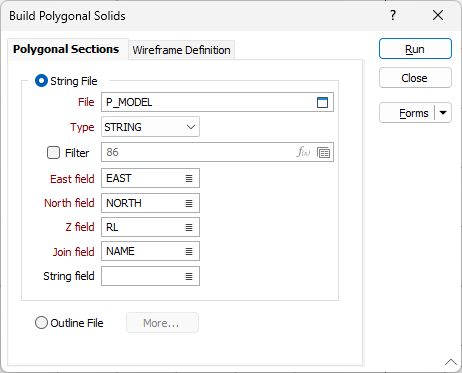

На вкладке Каркас в группе Из стрингов: Нажмите Построение полигональных солидов, чтобы сгенерировать солиды, проецируя полигоны, сопоставленные с разрезами во входном файле (стринг или контур), на плоскости разрезов «Вперед» и «Назад». Связанный набор номинальных плоскостей разрезов, с определёнными для каждой плоскости разреза измерениями «Вперед» и «Назад», задаётся в контрольном файле разреза.

Каждый полигон проецируется на плоскость "От себя" и "На себя" (ОТ и ПО направлению), используя ориентацию номинальной плоскости разреза. После этого проекции преобразовываются в каркасы и замыкаются для создания солида (замкнутого каркаса).

Полигональные замкнутые каркасы, созданные в Отчете по содержаниям и тоннажу(вкладке Каркас, в группе Отчет) для создания отчета, эквивалентного Отчету по полигональному разрезу.

Файл стрингов

Если качестве опции ввода для полигональных разрезов выбран Файл стрингов, дважды щелкните левой кнопкой мыши и выберите Файл стрингов в качестве обрезающего файла. Если вы хотите работать с определенными записями, задайте фильтр.

Вы также можете нажать кнопку Выбрать из Визекса, чтобы свернуть форму и интерактивно выбрать слой, содержащий файл для вставки, и вернуться к форме.

Поля Восточных, Северных и Z координат

Укажите имена полей, в которых будут храниться восточные, северные и Z координаты файла стрингов.

Поле соединения

В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.

Поле стрингов

В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).

Файл контуров

Если в качестве ограничения выбран Файл контуров, нажмите на кнопку Далее и откройте диалоговое окно Ограничения контурами.

Запустить

Во вкладке Определение каркаса выберите файл контрольных разрезов, который будет использоваться данным процессом, и укажите атрибуты каркаса на выходе. В заключение, нажмите на кнопку Запустить и запустите процесс.
