Каркас и направление

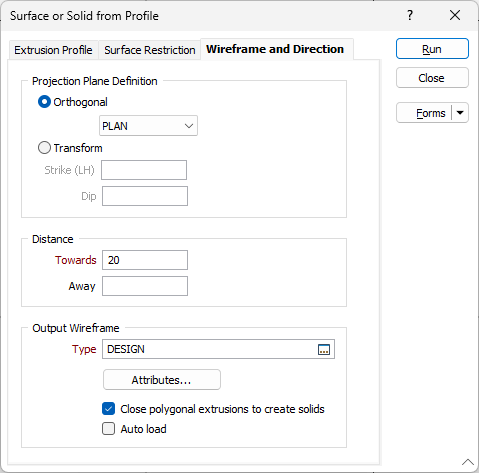

После того как вы зададите параметр Поверхность или солид из Профиля и укажете Ограничение поверхности, используйте параметры ввода, представленные во вкладке Каркас и направление, чтобы задать расстояние и направление, в которых будет сформирован каркас вывода.
Определение плоскости проекции
Задайте Ортогональную (НА ЗАПАД, НА СЕВЕР, ПЛАН) или Неортогональную плоскость проекции, с помощью которой будет задано направление, вдоль которого стринг или контур будет растянут для того, чтобы создать открытую поверхность.
Если вы выбрали опцию Неортогональная, укажите Простирание и Падение, которые будут использованы для процесса. Обозначения простирания и падения непостоянны, для их определения необходима третья составляющая - сторона простирания (справа/слева). В данном случае предполагается, что сторона простирания - слева. При левостороннем простирании структура имеет уклон влево вниз, если смотреть на неё вдоль направления простирания.
Расстояние
Задайте фигуре профиля расстояние На себя или От себя.
Для опции "Неортогональная" расстояние "На себя" и "От себя" измеряется перпендикулярно к плоскости. Для опции "Ортогональная" расстояние "На себя" и "От себя" измеряется в единицах координатной сети.
Например:
Если плоскость проекции отображается в направлении “ПЛАН”, а расстояние (На себя) равно 100, то Z координаты фигуры профиля будут выше на 100 метров.
Если плоскость проекции отображается в направлении “ПЛАН”, а расстояние (От себя) равно 100, то Z координаты фигур будут ниже на 100 метров.
Если плоскость проекции отображается в направлении «НА СЕВЕР», а расстояние (На себя) равно 100, Северные координаты для фигуры профиля будут уменьшены на 100 метров.
Если плоскость проекции отображается в направлении «НА СЕВЕР» и расстояние (От себя) равно 100, Северные координаты для фигуры профиля будут увеличены на 100 метров.
Каркас на выходе
Тип
Выберите Тип каркаса вывода.
Атрибуты
Нажмите на кнопку Атрибуты, чтобы настроить Атрибуты каркаса для каркаса вывода.
Заданные пользователем атрибуты могут быть внесены в поля Файла вывода. Кроме этого, для каждого из этих атрибутов вы можете указать соответствующие значения по умолчанию. Значения по умолчанию используются в случае, если соответствующее значение в Файле ввода отсутствует.
Закрыть концы каркаса на выходе
Используйте эту опцию эту при работе с замкнутым полигоном, чтобы закрыть концы фигуры профиля. Смотрите: Замыкание концов открытого солида или замкнутой поверхности
Автозагрузка
Выберите эту опцию, чтобы загрузить созданный каркас в Визекс. Для автоматически загружаемого каркаса используется 3D Заполненный режим просмотра.
Запустить
Нажмите на кнопку Запустить для запуска процесса.
