Опции

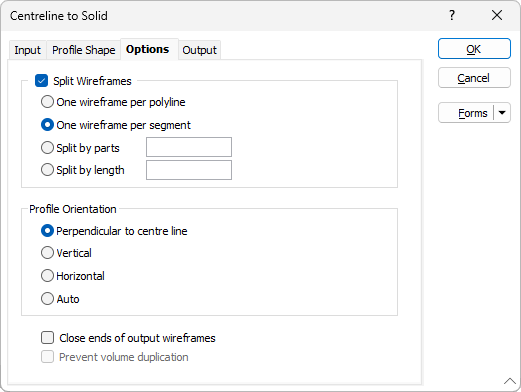

Во вкладке Опции, в диалоговом окне Каркас из осевой линии, вы можете создать один каркас или разделить каркасы вывода, сгенерированные из каждого полигона или сегмента.

Разбить каркасы

Выберите опцию Разбить каркас, если вы хотите создать множественные каркасы (а не один, содержащий все солидны из всех полигонов).

Один каркас на полилинию

Выберите эту опцию, чтобы создать отдельный каркас на каждый полигон.

Один каркас на сегмент

Выберите эту опцию, чтобы создать отдельный каркас на каждый сегмент стринга.

Разбить по частям

Выберите данную опцию, чтобы создать множественные каркасы вывода, где длина каждого каркаса достигается делением общей длины каждого стринга в Файле ввода на указанное количество частей.

Разбить по длине

Выберите данную опцию, чтобы создать множественные каркасы вывода, где длина каждого каркаса основывается на указанной длине.

Последний каркас вывода, созданный из каждого стринга Файла ввода, может быть короче указанной длины (если создать вывод указанной длины из оставшихся данных не представляется возможным).

Ориентация профиля

Если вы решили работать с опцией Один каркас на сегмент, либо выбрали опцию Замкнуть концы выходного каркаса, выбранная вам ориентация будет использоваться для того, чтобы обрезать или закрыть каждый каркас вывода.

Если вы не хотите использовать опцию Один каркас на сегмент, имейте в виду, что выбранная вами ориентация все равно будет влиять на результат, поскольку она определяет ориентацию конца одного каркаса и ориентацию соединения между сегментами.

Опция	Описание
Перпендикулярно осевой линии	Каркас на выводе будет разрезан перпендикулярно осевой линии.
	Примечание: Эту опцию рекомендуется применять для стрингов со спиральной конфигурацией, например для наклонных выработок. Опция Автоматический (см. ниже) больше подходит для горизонтальных или вертикальных стрингов, чем для тех, которые находятся в ином положении.
Вертикально	Каркас на выводе будет разрезан вертикально, независимо от осевой линии. Этот вариант больше подходит для боковых выработок, таких как врезные траншеи или смещения.
Горизонтально	Каркас на выводе будет разрезан горизонтально, независимо от осевой линии. Этот вариант больше подходит для вертикальных выработок, таких как шахты.
Автоматический	Ориентация, относительно которой разрезается каркас, будет выбрана автоматически на основании ориентации сегментов осевой линии.

Замкнуть концы выходного каркаса

Работая с замкнутой полилинией (или полигоном), выберите эту опцию, чтобы использовать указанную Ориентацию профиля и замкнуть концы фигуры.

Избегать дублирования объемов

Этот параметр доступен только в том случае, если установлены флажки Разбить каркасы и Замкнуть концы выходного каркаса. Установите этот флажок, чтобы удалять дублирующиеся объемы из пересекающихся солидов.
