Профиль среза

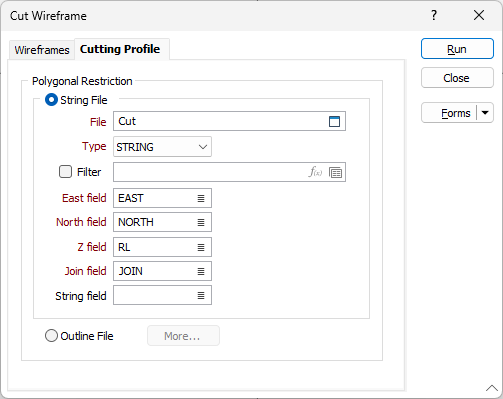

Указав параметры исходного каркаса, плоскости проекции и каркас на выходе, используйте вкладку Профиль среза для того, чтобы выбрать файл, определяющий секущую поверхность, которым может быть как Файл стрингов, так и Файл контуров.

Файл стрингов

Если на вводе для ограничения полигонами выбран Файл стрингов, дважды щелкните левой кнопкой мыши и выберите Файл стрингов в качестве файла среза. Если вы хотите работать с определенными записями, задайте фильтр.

Для оптимального выполнения операции Обрезать каркас отсекающие полилинии не должны:

  • Заканчиваться внутри каркаса или заканчиваться на краю каркаса.
  • Совпадать с другими отсекающими полилиниями
  • Включать нецелесообразные (лежащие на одной прямой) точки, в особенности те, которые находятся в точках пересечения других отсекающих полилиний.
  • Возвращаться по своей же траектории или содержать дублирующиеся точки.

Чтобы проверить полилинии в интерактивном режиме:

  • Во вкладе Стринги, в группе Утилиты выберите Общие > Упростить стринг, либо нажмите на Применить ограничения к стрингу во вкладе Стринги, в группе Режим редактирования.

Чтобы проверить полилинии в файле:

  • Во вкладе Стринги, в группе Утилиты выберите Общие > Применить ограничения к стрингу.

Поля Восточных, Северных и Z координат

Укажите имена полей, в которых будут храниться восточные, северные и Z координаты файла стрингов.

Поле соединения

В формах, которые требуют полилиний в качестве входных данных, значения в этом поле определяют, должны ли точки данных во входном файле быть соединены линией. Если последовательные записи имеют одинаковое значение в этом поле, они будут объединены в одну линию. Если требуется двухфакторная топология, значения в Поле стрингов также можно использовать для сегментирования линий.

Поле стрингов

В большинстве диалоговых окно Поле стрингов - это общий атрибут, который теперь не обязателен к заполнению. Как правило, это поле используется вместе с Полем соединения, чтобы определить, будут ли точки данных соединены линией (в стринг).

Файл контуров

Если в качестве ограничения выбран Файл контуров, нажмите на кнопку Далее и откройте диалоговое окно Ограничения контурами.

Запустить

Нажмите на Запустить для начала работы процесса.
