Вывод

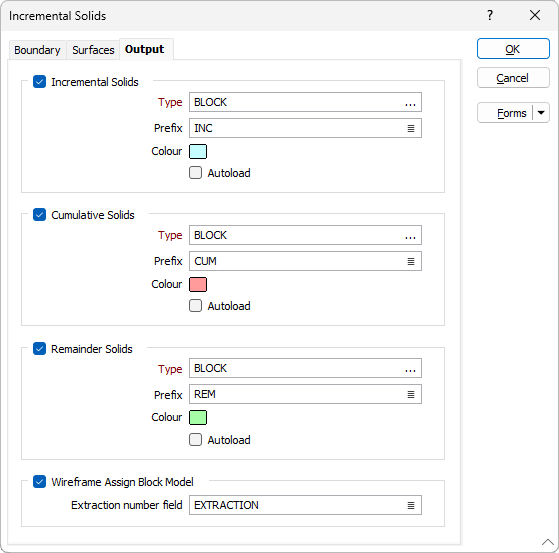

На вкладке Вывод формы Солиды точных каркасов выберите, будут ли в результате процесса созданы солиды точных каркасов, накопленные солиды и оставшиеся солиды.
Для каждого выбранного типа солидов выберите тип каркаса и, по желанию, укажите префикс. Вы можете выбрать автоматическую загрузку солидов в Визекс и применить цвет отображения.
Дополнительные сведения о типах солидов см: Дополнительные солиды
Присвоить каркасом блочную модель
Если для расчета границ использовалась блочная модель, установите этот флажок, чтобы выполнить назначение каркаса. Значения экстракционных чисел могут быть присвоены модели входного блока из сгенерированных солидов.
Поле номера извлечения
Укажите имя поля, содержащего номера извлечений. Номера извлечений — это уникальные номера, присваиваемые идентифицируемым «извлечениям», частью которых является блок.
