Срез плоскостей

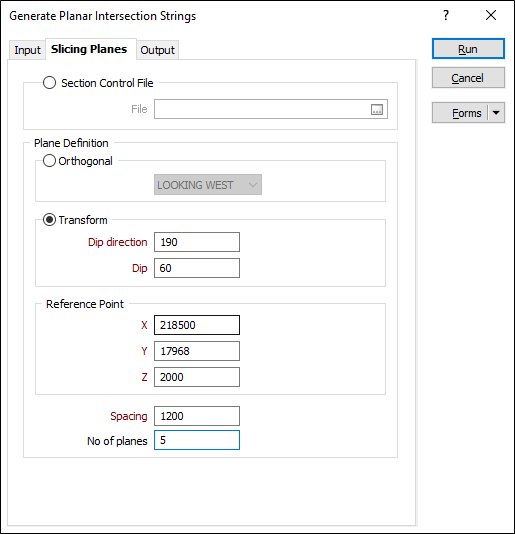

Перейдите во вкладку Срез плоскостей в диалоговом окне Создать стринги, чтобы определить срез плоскости. Вам предлагаются три следующие опции:
Контрольный файл разрезов
Выберите опцию Контрольный файл разрезов, чтобы нарезать каркас плоскостями с помощью разрезов, определенных в этом файле. Нажмите на многоточие (или дважды щелкните левой кнопкой мыши) и выберите расположение Файла, содержащего разрезы, которые вы хотите использовать для того, чтобы нарезать каркас.
Определение плоскости
Вы можете выбрать опцию Ортогональная или Неортогональная.
Ортогональная
Выберите опцию Ортогональная, чтобы нарезать каркас с помощью ортогональной плоскости проекции (НА ЗАПАД, НА СЕВЕР, ПЛАН).
Неортогональная
Выберите опцию Неортогональные для того, чтобы нарезать каркас с помощью неортогональной плоскости проекции.
Введите значения Направления падения и Падения, которые будут использоваться, чтобы рассчитать преобразование. Значение Падения должно быть положительным.
Точка отсчета

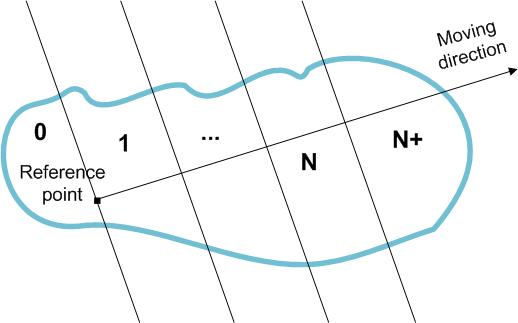

Введите для плоскости, которую вы определили, Точку отсчета, использующуюся в качестве исходной точки проекции, от которой будут образовываться и отсчитываться плоскости.
При наличии возможности вы можете использовать кнопку Выбрать точку в Визексе для выбора координат точки.
Шаг
Введите значение расстояния между плоскостями, которое определит толщину каждого среза.
Количество плоскостей
Укажите количество требуемых плоскостей. Если вы не указали количество требуемых плоскостей, функция будет рассекать каркас от указанной точки отсчета в заданном направлении до тех пор, пока не достигнет его края.
Чтобы разрезать каркас, не создавая стринги, выберите опцию Каркас | Операции | Срез. Смотрите: Срез .
