Силуэт

Во вкладке Каркас, в группе Создать стринги: Нажмите Силуэт, чтобы интерактивно создать полигон силуэта для одного или нескольких выбранных каркасов в отображении. Созданные стринги или контуры распрямляются на текущую плоскость проекции.

Если не открыт ни один соответствующий слой (СТРИНГ, КОНТУР, КАРЬЕР), силуэты будут записаны в новый слой Стрингов. Атрибуты вводных каркасов будут добавлены в новый Файл стрингов.

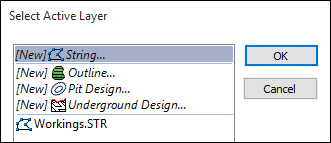

Если открыт один или несколько соответствующих слоев, программа предложит вам выбрать новый или существующий слой в качестве активного:

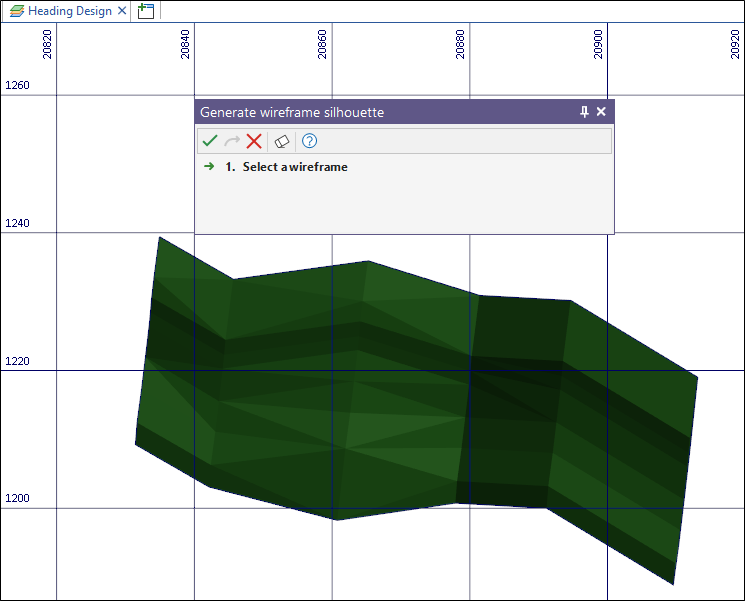

Если каркасы не выбраны, на экране появится окно Ассистент выбора с просьбой их выбрать:

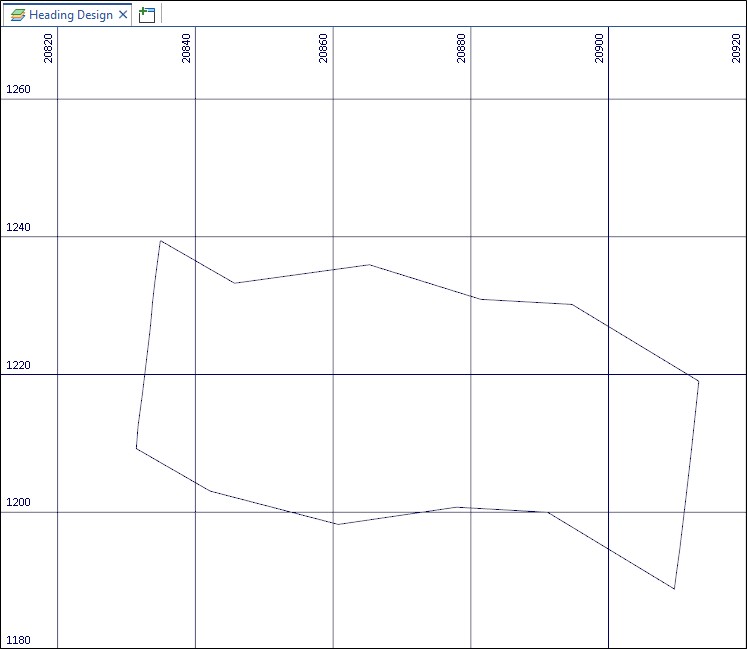

 Выберите один или несколько каркасов и нажмите на кнопку Подтвердить выбор. Силуэты каркаса будут добавлены в активный слой.

Во вкладке Каркас, в группе Создать стринги доступна функция для создания силуэта каркаса. Смотрите: Силуэт (форма)
