Логическое пересечение (интерактивное)

Во вкладке Каркас, в группе Пересечение, нажмите на Интерактивное пересечение, чтобы выполнить операцию пересечения на двух или нескольких пересекающихся каркасов в Визексе.: Выберите Интерактивные логические операции | Стринги пересечения логических функций, чтобы выполнить логическую операцию над двумя или более пересекающимися каркасами и сгенерировать строки пересечения.

Эта опция также доступна на вкладке Каркас в группе Создать строки.

Преимущество интерактивной функции, по сравнению с функцией Пересечение (форма) , состоит в том, что в этом случае у вас имеется возможность обработать большое количество (и сложные комбинации) исходных каркасов.

Операция "Стринги пересечения" производится автоматически, при условии, что каркасы, используемые в процессе, выбраны в просмотре.

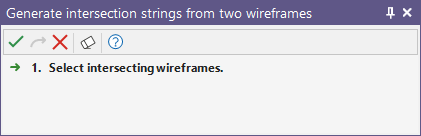

В случае если каркасы не выбраны, на экране появится командное окно с просьбой их выбрать. Выберите каркасы, с которыми вы намерены работать, и нажмите на кнопку Подтвердить выбор (или щелкните правой кнопкой мыши).

Обратите внимание, что вы не можете загружать каркас или редактировать другие объекты, пока процесс активен.

В случае если слой Стрингов не открыт, стринги пересечения будут записаны в новый активной слой Стрингов.

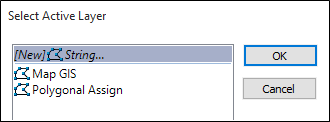

В случае если открыт один или несколько слоев Стрингов, на экране появится окно с просьбой выбрать новый или существующий слой Стрингов в качестве активного:

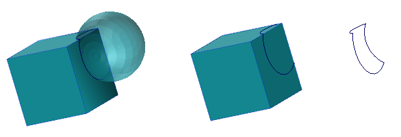

Количество стрингов, созданных в результате данного процесса, будет зависеть от количества исходных каркасов и от того, каким образом они пересекаются.
