Интерактивное пересечение каркасов
Преимущество интерактивной функции, по сравнению с функцией Пересечение (форма), состоит в том, что в этом случае у вас имеется возможность обработать большое количество (и сложные комбинации) исходных каркасов.
Операция "Пересечение каркасов" производится автоматически, при условии, что каркасы, используемые в процессе, выбраны на дисплее.

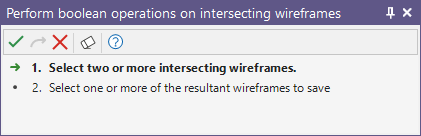

Если вы не выбрали два или более каркасов, вам будет предложено сделать это с помощью кнопки Ассистент выбора .
- Выберите пересекающиеся каркасы и нажмите на кнопку Подтвердить выбор (или щелкните правой кнопкой мыши). Обратите внимание на то, что вы не можете загрузить каркас или редактировать другие объекты, если данный процесс активен.

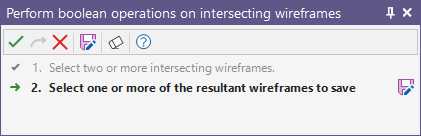

- Выберите один или несколько каркасов, созданных в результате данного процесса, и нажмите на кнопку Сохранить (или щелкните правой кнопкой мыши по экрану и выберите из контекстного меню опции Сохранить или Сохранить как).

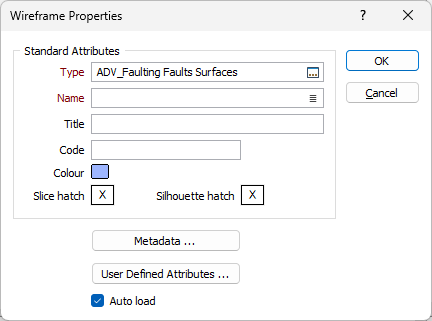

- В окне Свойства каркаса определите атрибуты каркаса, который будет создан. Для загрузки созданного каркаса активируйте опцию Автозагрузка.
Чтобы сохранить каркасы по отдельности, повторите Шаги 2 и 3 для тех каркасов или групп каркасов, которые вы хотите сохранить.
- В заключение, нажмите на кнопку Отмена в окне Ассистент выбора (или нажмите на клавишу ESC), чтобы закончить процесс.
Количество каркасов, создающихся в результате данного процесса, будет зависеть от количества исходных каркасов и от того, каким образом они пересекаются.
Ниже показан простой пример операции пересечения для двух каркасов - куба и сферы: Один или все четыре каркаса вывода можно выбрать или сохранить как по отдельности, так и в группе.
Сфера пересекает Куб:
Разница между Сферой и Кубом:
Объединение Сферы и Куба:
Разница между Кубом и Сферой:
