Объединение

Во вкладке Каркас, в группе Пересечение, выберите Интерактивное пересечение | Объединение, чтобы выполнить операцию ОБЪЕДИНЕНИЯ для двух или нескольких пересекающихся каркасов в Визексе.

Преимущество интерактивной функции, по сравнению с функцией Объединение (форма) , состоит в том, что в этом случае у вас имеется возможность обработать большое количество (и сложные комбинации) исходных каркасов.

Операция Интерактивное Объединение производится автоматически, при условии, что каркасы, используемые в процессе, выбраны в просмотре. Программа предложит вам выбрать слой Стрингов в качестве активного, а также указать файл вывода для создаваемых стрингов.

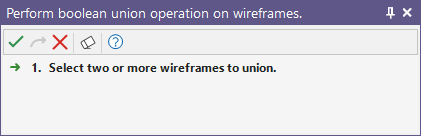

В случае если каркасы не выбраны, на экране появится окно Ассистент выбора с просьбой их выбрать.

1. Выберите каркасы, с которыми вы намерены работать, и нажмите на кнопку Подтвердить выбор (или щелкните правой кнопкой мыши). Обратите внимание на то, что вы не можете загрузить каркас или редактировать другие объекты, если данный процесс активен.

2. Для того чтобы сохранить созданный каркс, нажмите на кнопку Сохранить (или щелкните правой кнопкой мыши по просмотру и выберите из контекстного меню опцию Сохранить или Сохранить как).

Ниже показан простой пример для двух каркасов - куба и сферы:
