Пересечение (форма)

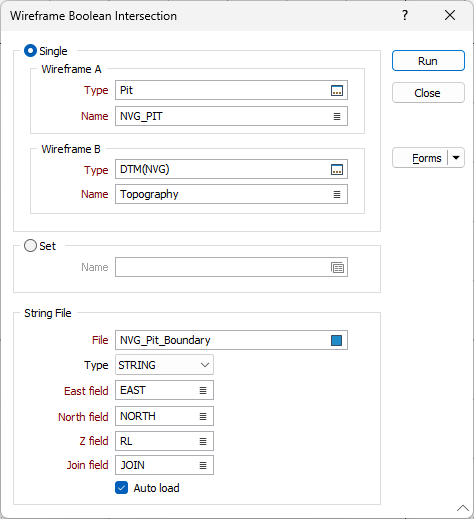

Во вкладке Каркас, в группе Создать стринги: Выберите Пересечение | Взаимодействие (форма), чтобы создать стринговый файл, который следует линии пересечения между двумя каркасами.

Каркасы A и Б

Для пересечения нескольких каркасов выберите опцию Набор. Если вы определяете набор каркасов, вы можете указать каркасы нескольких типов. Для выбора нескольких каркасов можно использовать знаки подстановки и часть имени в поле ввода Имя.

Для пересечения отдельных каркасов выберите опцию Один, укажите типы каркасов А и В, а затем имя каркаса каждого типа. Для выбора нескольких каркасов можно использовать знаки подстановки и часть имени в поле ввода Имя. Этим действием вы загрузите каждый каркас так. ка если бы это был набор каркасов.

Смотрите: Знаки подстановки

Файл стрингов

Файл

Двойным щелчком мыши (или с помощью кнопки поиска) выберите имя Файла стрингов, в который будут записаны результаты процесса. Для создания нового файла щелкните правой кнопкой мышки по строке файла ввода и выберите из контекстного меню опцию Создать.

Поля Восточных, Северных и Z координат

Укажите имена полей, в которых будут находиться восточные, северные и Z координаты целевого Файла стрингов.

Поле соединения

Выберите поле со значениями, которые определяют возможность соединения точечных данных линией, т.е. в стринг. Если последовательные записи имеют одинаковое значение в этом поле, то точки будут объединены линией.

Автозагрузка

Выберите данную опцию для того, чтобы автоматически загрузить созданные стринги в Визекс.

Логическое пересечение (интерактивное)

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Запустить

В завершение, нажмите на кнопку Запустить, чтобы создать стринги пересечений.
