Текстовые наборы штриховок

При редактировании наборов цветов, штриховок, линий или символов у вас нет возможности воспользоваться опцией Отменит (Вернуть). Если вы хотите использовать опцию Отменить (Вернуть) при дальнейшем внесении изменений или удалении, вам необходимо сначала воспользоваться кнопкой Сохранить как, чтобы сохранить текущие настройки в виде набора форм, который вы впоследствии сможете загрузить.

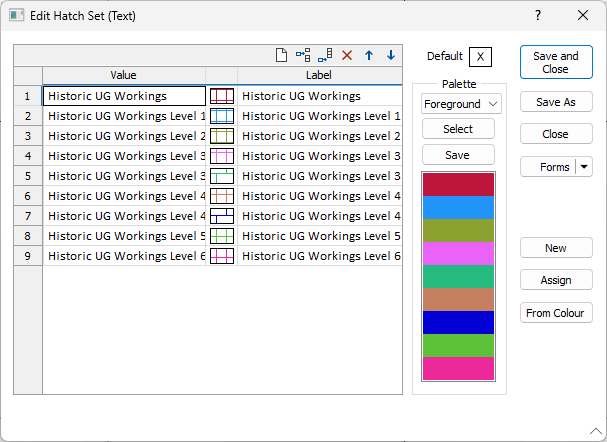

  1. Во вкладке Главная, в группе Символы: Выберите Наборы штриховок | Текстовый набор штриховок, чтобы создать или изменить набор штриховок на основе текстовых значений.

    2. Вы также можете открыть диалоговое окно Текстовые наборы штриховок, щелкнув правой кнопкой (F4) в поле ввода Набор штриховок, в диалоговом окне или форме (если Поле штриховки задано в виде символьного поля).

  1. Введите (или выберите двойным нажатием) текстовые коды, с которыми вы намерены работать. Вы можете использовать инструмент Присвоить (Присвоить текстовым наборам), чтобы извлекать текстовые коды автоматически или вводить их вручную. Вы можете выбирать и группировать данные коды в необходимые вам комбинации.
  2. У вас есть возможность использовать автоматически созданные метки или отредактировать их так, чтобы они, при дальнейшей работе с ними, отвечали вашим требованиям. Содержание столбца Метки можно использовать во фрагменте легенды чертежа.
  3. Назначьте штриховку каждому текстовому коду, дважды щелкнув левой кнопкой мыши (F3), или используя имеющуюся палитру. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
  1. Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Нажмите на кнопку Сохранить и закрыть, чтобы сохранить текущую форму в качестве набора форм по умолчанию и закрыть окно Изменить наборы штриховок.

Таблица текстовых штриховок

Значение

Дважды щелкните левой кнопкой мыши (или используйте кнопку поиска), чтобы выбрать текстовые коды, которые вы намерены использовать. Не забывайте, что вы можете применять опцию Присвоить текстовым наборам для поиска всех текстовых кодов в указанном поле. Вы можете выбрать и сгруппировать данные коды в необходимые Вам комбинации. Используйте запятые для разделения текстовых кодов в одной строке одного столбца.

Штриховка

Дважды щелкните мышью (или нажмите F3), чтобы выбрать штриховку, которая будет представлять каждый текстовый код.

С помощью меню по правой кнопке вы можете:

  • Выбрать опцию Изменить выбранную штриховку, чтобы изменить узор штриховки и цвета ВЫБРАННЫХ штриховок.
  • Выбрать опцию Изменить все штриховки, чтобы изменить узор и цвет ВСЕХ штриховок.
  • Выбрать опцию Изменить свойства выбранных штриховок, чтобы изменить свойства ВЫБРАННЫХ штриховок.

    • Свойство Описание
    Шаблон Измените только узор штриховки
    Цвет переднего плана Установите цвет переднего плана штриховки и используйте его для границ (Да/Нет).
    Цвет фона Установите цвет фона штриховки
    Цвет границы Установите цвет границы штриховки
    Тип линии границы Установите тип линии (ТОНКАЯ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТАЯ, ТОЧКИ, ПУНКТИР).

Метки

Если вы используете опцию Присвоить, метки будут создаваться автоматически с основанием на данных ввода в столбце Текст. Если возникает такая необходимость, метки можно изменить. При работе в Редакторе чертежа эти метки можно загрузить в столбец Описание, который относится к фрагменту легенды.

По умолчанию

Двойным нажатием выберите узор штриховки по умолчанию. Если для текстового кода не была указана штриховка, будет использоваться штриховка по умолчанию.

Палитра

Цвета, которые вы присваиваете диапазонам из набора цветов или штриховок, могут быть сохранены в качестве палитры, которая представляет собой список RGB значений. При нажатии на кнопку Выбрать в диалоговом окне Редактор набора цветов или Изменить наборы штриховок, вы получаете доступ к широкому диапазону палитр. Смотрите: Цветовые палитры

Формы

Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.

Новый

Нажмите на кнопку Создать, чтобы очистить все поля настроек в диалоговом окне.

Присвоить

Нажмите на кнопку Присвоить, чтобы автоматически извлечь все текстовые коды из поля в файл. Вы можете выбирать и группировать текстовые коды, внося их вручную или используя опцию Автогруппировка. Смотрите: Присвоить текстовым наборам

Из цвета

Нажмите кнопку Из цвета, чтобы создать набор штриховок из существующего набора цветов. Смотрите: Преобразовать набор цветов в набор штриховок

Сохранить как

Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Смотрите: Сохранить как

Сохранить и закрыть

Нажмите на кнопку Сохранить и закрыть, чтобы сохранить внесенные вами изменения в виде набора форм по умолчанию и закрыть диалоговое окно.

Отменить

Нажмите на кнопку Отменить, чтобы закрыть форму без сохранения изменений. Обратите внимание на то, что во время редактирования на экране будут появляться последние значения внесенных параметров. Чтобы вернуть данные на значения, которые имелись до того, как вы внесли изменения, вам необходимо перезагрузить набор форм. Если вы не сохранили свои исходные настройки в виде набора форм, их невозможно восстановить.
