Показывать легенду

Кнопка Показать легенду цветов, находящаяся в панели Просмотр слоев Визекса, позволяет вам просмотреть (но не редактировать) наборы цветов, наборы штриховок, наборы линий и наборы символов, которые применяются к слоям просмотра.

Эти кнопки активны только в том случае, если слой, выбранный в панели Просмотр слоев Визекса, имеет назначенный ему набор цветов, набор штриховок, набор линий или набор символов.

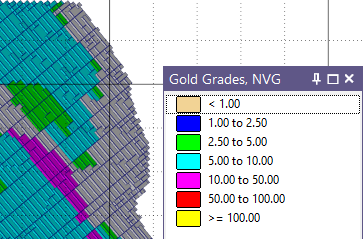

Для отображения легенды нажмите на кнопку Легенда, расположенную в Панели Просмотр слоев Визекса.

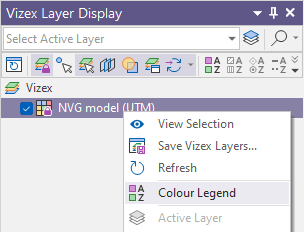

В качестве альтернативы щёлкните правой кнопкой мыши по объекту отображения и выберите опцию Легенда в контекстном меню:

Для большинства типов слоёв, используя иконки «лампочка» на панели отображения, вы можете включать и выключать видимость каждого элемента в легенде.

Параметры видимости доступны для легенд цвета, штриховки, символа и стиля линии на слоях Визекса, включая:

• Траектория

• Солиды по траекториям

• События

• Каркас

• Ориентированная структура

• График

• Метки интервалов

• Блочная модель

• Объем

Изменить легенду

У вас нет возможности напрямую внести изменения в отображаемую легенду. Вместо этого, вам необходимо изменить набор цветов, набор штриховок, набор линий или набор символов, на которых строится легенда.

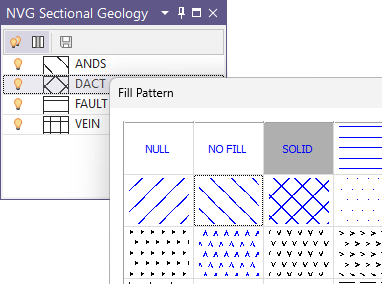

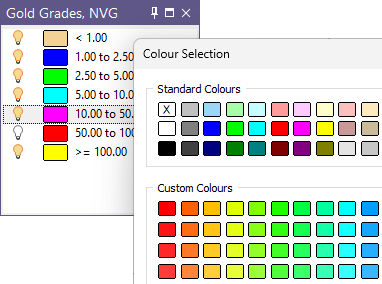

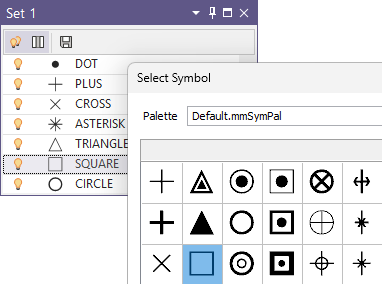

Цвет, штриховки и символы можно редактировать, дважды щёлкнув по значку элемента в легенде.

Панель инструментов

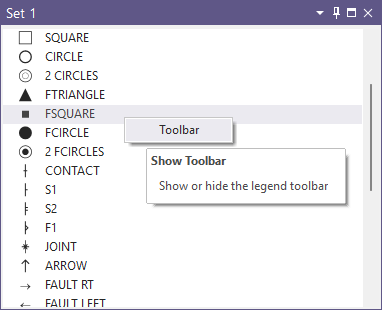

Панель инструментов для панели легенды можно включить через контекстное меню правой кнопкой мыши.

Панель инструментов содержит ряд инструментов для взаимодействия с цветами, штриховками или символами в легенде, а также для управления видимостью каждого элемента:

	Показать или скрыть все элементы в легенде.
	Показать или скрыть колонку «Видимость» (иконки лампочек) для легенды. Если колонка скрыта, в легенде будут отображаться только видимые элементы. Включите колонку Видимость, чтобы просмотреть все элементы.
	Сохраните любые изменения, внесённые в связанный набор цветов, штриховок или символов для этой легенды. Без использования этой кнопки панели инструментов внесённые изменения в набор цветов / штриховок / символов не сохраняются.

При редактировании набора цветов/ штриховок/ линий/ символов легенда обновляется автоматически. Если вы нажимаете на кнопку Обновить все, все отображаемые легенды обновляются.

Нанести легенду на чертеж

Вы не можете напрямую нанести отображаемую легенду на чертеж. Чтобы включить легенду в чертеж, необходимо, чтобы ваш чертеж содержал фрагмент легенды, который будет брать за основание тот же набор цветов, штриховок, линий или символов.
