Преобразовать набор цветов в набор штриховок

Во вкладке Главная, в группе Символы, если вы открываете форму Числовые наборы штриховок или Текстовые наборы штриховок, вы можете создать набор штриховок из существующего набора цветов.

Нажмите на кнопку Из цвета.

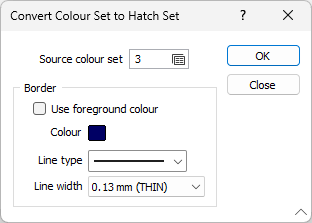

Форма Преобразовать набор цветов в набор штриховок появится на экране:

Исходный набор цветов

Двойным нажатием (F3) в поле Исходный набор цветов выберите набор цветов, который Вы желаете преобразовать в набор штриховок.

Граница

Использовать цвет переднего плана

Выберите эту опцию, чтобы задать цвет переднего плана штриховки и используйте его для границ.

Тип линии

Выберите тип линии. Укажите тип линии из выпадающего списка. Вам предоставлен широкий выбор сплошных, точечных и пунктирных линий.

Примечание: Расширенные стили линий, такие как двойные линии, несовместимы с 2D-графиками (они будут отображаться как сплошная линия) и будут правильно отображаться только на графиках Vizex и 3D Vizex (и на снимках экрана). Расширенные стили линий отображаются синим цветом в раскрывающемся списке «Тип линии».

Ширина линии

Выберите ширину линии (ТОНКАЯ, СРЕДНЯЯ, ТОЛСТАЯ или пользовательская) из выпадающего списка. Вам предложен широкий выбор настраиваемых типов толщины (в миллиметрах).

ОК

Нажмите на ОК, чтобы выполнить преобразование. Набор штриховок, созданный из выбранного набора цветов, будет отображаться в таблице "Редактировать наборы штриховок".

Обратите внимание, что вы также можете выбрать опцию Сервис | Наборы цветов | Преобразовать в набор штриховок, чтобы преобразовать набор цветов в набор штриховок.
