Числовые наборы цветов
При редактировании наборов цветов, штриховок, линий или символов у вас нет возможности воспользоваться опцией Отменит (Вернуть). Если вы хотите использовать опцию Отменить (Вернуть) при дальнейшем внесении изменений или удалении, вам необходимо сначала воспользоваться кнопкой Сохранить как, чтобы сохранить текущие настройки в виде набора форм, который вы впоследствии сможете загрузить.
Для определения числового набора цветов:

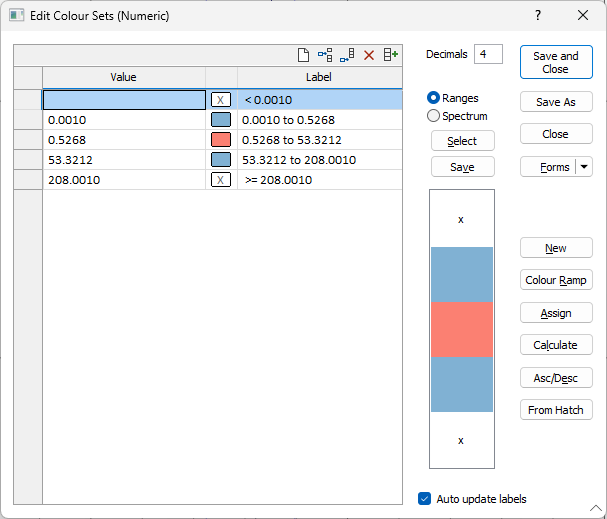

- Во вкладке Главная, в группе Символы, откройте форму Числовые наборы цветов.
Кроме этого, вы можете открыть диалоговое окно Числовые наборы цветов, нажав на F4 в поле ввода Набор цветов, в любом диалоговом окне (в котором Поле цвета задано в виде числового поля).
- Решите на сколько диапазонов вы разделите свои данные, а затем введите значения, которые определят пределы каждого диапазона в столбце Значение. Заданные диапазоны будут отображены в столбце Метка. Содержание столбца Метка можно использовать во фрагменте легенды чертежа.
Если установлен флажок Автообновление меток, метки создаются автоматически на основе записей в столбце Значение.
Вы можете изменить метки, если у вас есть такое желание. Чтобы сохранить внесенные вами изменения в случае, если происходит последовательное изменение записи в столбце Значение, уберите флажок из поля Обновлять метки.
- Как вариант, используйте процессы Вычислить (Вычисление) и Присвоить (Присвоить) для разделения данных на соответствующие диапазоны.
- Выберите цвета, дважды щелкнув левой кнопкой мыши (F3) или воспользовавшись имеющейся палитрой. Назначьте и определите для каждого диапазона пределы перехода цветов, указав цвета, которые будут использоваться для их отображения.
- Если вы активировали опцию Автообновление меток, вы можете изменять метки, которые будут создаваться автоматически, на основании указанных значений. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
- Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Нажмите на кнопку Сохранить и закрыть, чтобы сохранить текущее диалоговое окно в качестве набора форм по умолчанию и закрыть окно Редактор числовых наборов цветов.
Таблица числовых цветов
Значение
Решите на сколько диапазонов вы разделите свои данные, а затем введите значения, которые определят пределы каждого диапазона в столбце Значение.
Цвет
Двойным щелчком мышки (F3) выберите цвета, которые будут будет использоваться для цветовой кодировки диапазона. Кроме этого, вы можете выбрать имеющуюся палитру (см. ниже).
С помощью меню по правой кнопке вы можете:
- Выберите опцию Изменить все цвета или Изменить выбранные цвета, чтобы изменить цвета ВСЕХ строк или только ВЫБРАННЫХ.
- Выберите опцию Заливка случайными цветами, чтобы применить различные цвета ко всему набору цветов.
Переход цветов
Нажмите на кнопку Цветовая шкала, чтобы изменить цвета диапазонов (или интервалов), которые вы выбрали. Цвет этих диапазонов и отображение палитры будут обновлены.
Метки
Если установлен флажок Автообновление меток, метки создаются автоматически на основе записей в столбце Значение.
Вы можете изменить метки, если у вас есть такое желание. Чтобы сохранить внесенные вами изменения в случае, если происходит последовательное изменение записи в столбце Значение, уберите флажок из поля Обновлять метки.
Десятичные (знаки после запятой)
Введите число десятичных знаков, которые будут использоваться для метки значений.
Палитра
Переход цветов или Спектр
Выберите опцию ДИАПАЗОНЫ, чтобы применить цвета, как показано в форме. Выберите опцию СПЕКТР, чтобы разделить каждый диапазон на восемь равных частей, каждая из которых будет иметь свой собственный интерполированный (или градиентный) цвет. Это гарантирует более плавное применение цветового кодирования на дисплее.
Разница между ними очевидна в отображаемой палитре, которая обновляется при изменении параметров.
Если при редактировании числового набора цветов в режиме Спектр обнаружен цвет NULL, отображается предупреждение и режим изменяется на режим Диапазон.
Выбор
Цвета, которые вы присваиваете диапазонам из набора цветов или штриховок, могут быть сохранены в качестве палитры, которая представляет собой список RGB значений. При нажатии на кнопку Выбрать в диалоговом окне Редактор набора цветов или Изменить наборы штриховок, вы получаете доступ к широкому диапазону палитр. Смотрите: Цветовые палитры
Сохранить
Чтобы сохранить цвета в текущем наборе в виде палитры, нажмите на кнопку Сохранить.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Новый
Нажмите на кнопку Создать, чтобы очистить все поля настроек в диалоговом окне.
Переход цветов
Нажмите на эту кнопку, чтобы обновить переход цветов, основанный на цветах, которые вы выбрали для каждого диапазона (см. "Переход" выше). Палитра будет обновлена.
Присвоить
Нажмите данную кнопку для автоматического подсчета диапазонов. Введите количество диапазонов и выберите метод вычисления. Функция Присвоить (Присвоить) в качестве пределов будет использовать Минимальное и Максимальное значения в файле.
Вычисление
Нажмите на эту кнопку, чтобы автоматически Вычисление диапазоны, основываясь на первом и последнем значениях (которые вы вводите), а также основываясь на заданном количестве или заданном размере интервалов.
По возрастанию / По убыванию
Используйте эту кнопку для того, чтобы изменить порядок диапазонов на Восходящий или Нисходящий. Данная возможность очень удобна, если у вас имеются какие-либо предпочтения относительно того, как значения представлены в легенде чертежа. Значения, появляющиеся на границе диапазона примут цвет, штриховку или линию, определенную для первого диапазона.
Из штриховки
Нажмите на кнопку Из штриховки, чтобы создать набор цветов из существующего набора штриховок. Смотрите: Преобразовать набор штриховок в набор цветов
Сохранить как
Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Смотрите: Сохранить как
Сохранить и закрыть
Нажмите на кнопку Сохранить и закрыть, чтобы сохранить внесенные вами изменения в виде набора форм по умолчанию и закрыть диалоговое окно.
Отмена
Нажмите на кнопку Отменить, чтобы закрыть форму без сохранения изменений. Обратите внимание на то, что во время редактирования на экране будут появляться последние значения внесенных параметров. Чтобы вернуть данные на значения, которые имелись до того, как вы внесли изменения, вам необходимо перезагрузить набор форм. Если вы не сохранили свои исходные настройки в виде набора форм, их невозможно восстановить.
Цифровые и текстовые наборы цветов ACI (Цветовой индекс Auto CAD (ACI) ), заданные по умолчанию, включены в шаблон для новых проектов и копируются в старые проекты во время обновления.
