Числовые наборы штриховок
При редактировании наборов цветов, штриховок, линий или символов у вас нет возможности воспользоваться опцией Отменит (Вернуть). Если вы хотите использовать опцию Отменить (Вернуть) при дальнейшем внесении изменений или удалении, вам необходимо сначала воспользоваться кнопкой Сохранить как, чтобы сохранить текущие настройки в виде набора форм, который вы впоследствии сможете загрузить.

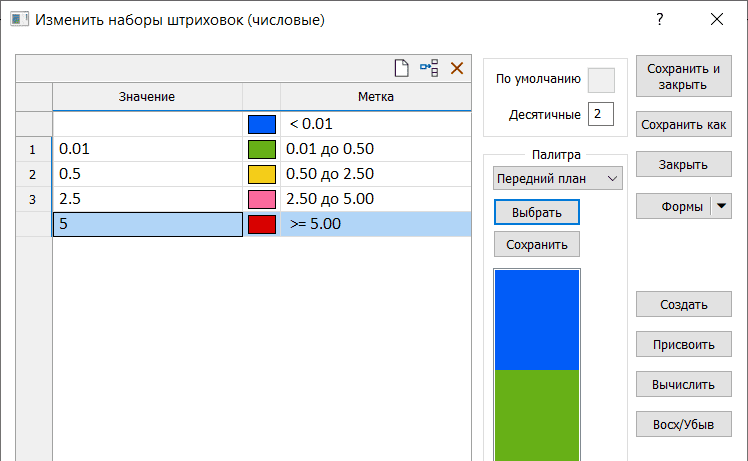

Вы так же можете открыть диалоговое окно Изменить наборы штриховок (Числовые), нажав F4 (или щелкнув правой кнопкой мыши) в поле ввода Набор штриховок, в любом диалоговом окне (в котором Поле штриховки задано в виде числового поля).
- Решите на сколько диапазонов вы разделите свои данные, а затем введите значения, которые определят пределы каждого диапазона в столбце Значение. Заданные диапазоны будут отображены в столбце Метка. Содержание столбца Метка можно использовать во фрагменте легенды чертежа.
Если установлен флажок Автообновление меток, метки создаются автоматически на основе записей в столбце Значение.
Вы можете изменить метки, если у вас есть такое желание. Чтобы сохранить внесенные вами изменения в случае, если происходит последовательное изменение записи в столбце Значение, уберите флажок из поля Обновлять метки.
- Как вариант, воспользуйтесь кнопками Вычислить (Вычисление) и Присвоить (Присвоить) для разделения данных на соответствующие диапазоны.
- Выберите узор штриховки для каждого диапазона с помощью двойного щелчка левой кнопки мыши (F3).
- Если вы поставили флажок в поле Обновить метки, метки будут создаваться автоматически, на основании указанных значений. Используйте кнопки на локальной панели инструментов для Управлять строками в списке.
- Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Нажмите на кнопку Сохранить и закрыть, чтобы сохранить текущую форму в качестве набора форм по умолчанию и закрыть окно Изменить наборы штриховок.
Сетка числовых штриховок
Значение
Решите на сколько диапазонов вы разделите свои данные, а затем введите значения, которые определят пределы каждого диапазона в столбце Значение.
Штриховка
Двойным нажатием левой кнопки мыши (F3) выберите штриховку, которая будет представлять нижний и верхний предел каждого диапазона.
С помощью меню по правой кнопке вы можете:
- Выбрать опцию Изменить выбранную штриховку, чтобы изменить узор штриховки и цвета ВЫБРАННЫХ штриховок.
- Выбрать опцию Изменить все штриховки, чтобы изменить узор и цвет ВСЕХ штриховок.
- Выбрать опцию Изменить свойства выбранных штриховок, чтобы изменить свойства ВЫБРАННЫХ штриховок.
| Свойство | Описание |
|---|---|
| Шаблон | Измените только узор штриховки |
| Цвет переднего плана | Установите цвет переднего плана штриховки и используйте его для границ (Да/Нет). |
| Цвет фона | Установите цвет фона штриховки |
| Цвет границы | Установите цвет границы штриховки |
| Тип линии границы | Установите тип линии (ТОНКАЯ, СРЕДНЕЙ ТОЛЩИНЫ, ТОЛСТАЯ, ТОЧКИ, ПУНКТИР). |
Метки
Если установлен флажок Автообновление меток, метки создаются автоматически на основе записей в столбце Значение.
Вы можете изменить метки, если у вас есть такое желание. Чтобы сохранить внесенные вами изменения в случае, если происходит последовательное изменение записи в столбце Значение, уберите флажок из поля Обновлять метки.
По умолчанию
Двойным нажатием выберите узор штриховки по умолчанию. Если для диапазона не была указана штриховка, будет использоваться штриховка по умолчанию.
Десятичные (знаки после запятой)
Введите число десятичных знаков, которые будут использоваться для метки значений.
Палитра
Выберите палитру для переднего плана, заднего плана или границы штриховок.
Цвета, которые вы присваиваете диапазонам из набора цветов или штриховок, могут быть сохранены в качестве палитры, которая представляет собой список RGB значений. При нажатии на кнопку Выбрать в диалоговом окне Редактор набора цветов или Изменить наборы штриховок, вы получаете доступ к широкому диапазону палитр. Смотрите: Цветовые палитры
Чтобы сохранить цвета в текущем наборе в виде палитры, нажмите на кнопку Сохранить.
Формы
Нажмите на кнопку Формы, чтобы выбрать и открыть сохраненный набор форм или, если набор форм был загружен, сохранить текущий набор форм.
Новый
Нажмите на кнопку Создать, чтобы очистить все поля настроек в диалоговом окне.
Присвоить
Нажмите данную кнопку для автоматического подсчета диапазонов. Введите количество диапазонов и выберите метод вычисления. Функция Присвоить (Присвоить) в качестве пределов будет использовать Минимальное и Максимальное значения в файле.
Вычисление
Нажмите на эту кнопку, чтобы автоматически Вычисление диапазоны, основываясь на первом и последнем значениях (которые вы вводите), а также основываясь на заданном количестве или заданном размере интервалов.
По возрастанию / По убыванию
Используйте эту кнопку для того, чтобы изменить порядок диапазонов на Восходящий или Нисходящий. Данная возможность очень удобна, если у вас имеются какие-либо предпочтения относительно того, как значения представлены в легенде чертежа. Значения, появляющиеся на границе диапазона примут цвет, штриховку или линию, определенную для первого диапазона.
Из цвета
Нажмите кнопку Из цвета, чтобы создать набор штриховок из существующего набора цветов. Смотрите: Преобразовать набор цветов в набор штриховок
Сохранить как
Нажмите на кнопку Сохранить как, чтобы сохранить внесенные вами изменения в виде нового набора форм. Смотрите: Сохранить как
Сохранить и закрыть
Нажмите на кнопку Сохранить и закрыть, чтобы сохранить внесенные вами изменения в виде набора форм по умолчанию и закрыть диалоговое окно.
Отмена
Нажмите на кнопку Отменить, чтобы закрыть форму без сохранения изменений. Обратите внимание на то, что во время редактирования на экране будут появляться последние значения внесенных параметров. Чтобы вернуть данные на значения, которые имелись до того, как вы внесли изменения, вам необходимо перезагрузить набор форм. Если вы не сохранили свои исходные настройки в виде набора форм, их невозможно восстановить.
