Структура

Создать диск

Во вкладе Стринги, в группе Создать: Выберите Структурные данные | Создать диск, чтобы добавить диск в активный слой структурных данных.

Если у вас нет открытого слоя Структурные данные, он будет создан, когда вы выберете опцию Структура | Добавить линейную ориентировку. Кроме того, вы можете сначала создать новый слой с помощью команды Структура | Создать или открыть существующий слой через Структура | Открыть.

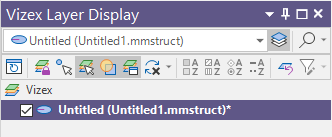

Вы можете настроить параметры нового слоя, дважды щелкнув по нему в панели отображения слоев Визекса. Примечание: Если слои не открыты, перед использованием инструмента необходимо создать хотя бы один слой.

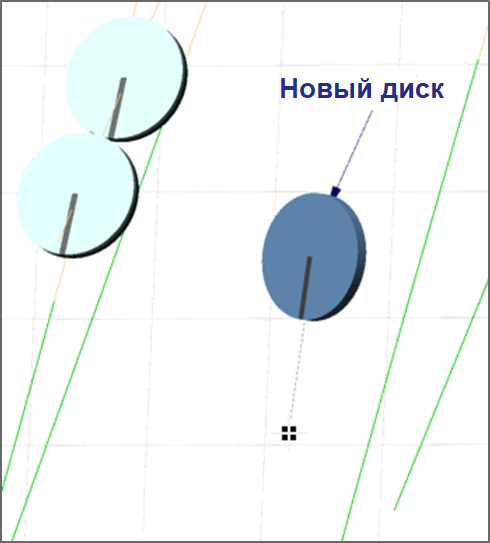

Вид курсора изменится - он будет представлять собой квадрат, разделенный на четыре части. Если вы щелкнете мышкой в том или ином местоположении, будет создан новый диск, и та позиция, в которой вы щелкнули, будет его центром. Новые диски создаются с применением масштаба и радиуса диска, которые задаются в форме Структурные данные.

Вы можете изменить расположение, направление падения и угол падения нового диска, используя методы, указанные в Взаимодействие со структурными данными.

Пока инструмент Добавить диски будет активен, вы будете создать новый диск каждым щелчком мыши. Чтобы отключить инструмент, нажмите на опцию еще раз.

Дополнительная информация по работе со структурными данными представлена в теме: Структурные данные.
