Создать диск на поверхности

Во вкладе Стринги, в группе Создать: Выберите Структурные данные | Создать диск на поверхности, чтобы активировать инструмент создания структурного диска на отображаемой поверхности путем выбора нескольких точек и построения плоскости наилучшего прилегания.

Если у вас нет открытого слоя Структурные данные, он будет создан, когда вы выберете опцию Структура | Создать диск на поверхности. Вы можете настроить параметры нового слоя, дважды щелкнув по слою в панели Визекса Просмотр слоев. Примечание: если не открыт ни один слой, вам нужно будет создать его перед тем, как использовать инструмент.

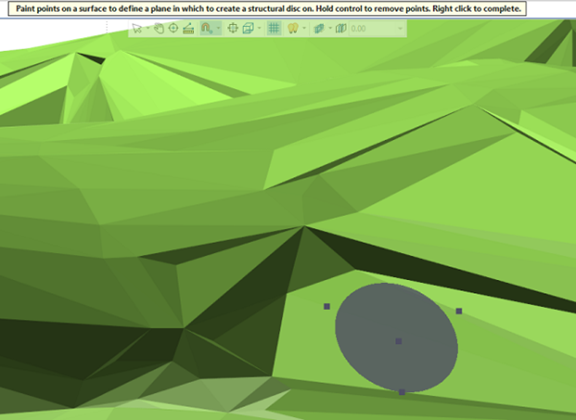

Курсор изменит свою форму, и вы можете щелкнуть мышкой, чтобы создать точки, или удерживать нажатой левую кнопку мыши, чтобы «прочертить» точки на поверхности, чтобы определить плоскость, в которой будет создан структурный диск.

Точки добавляются к привязанной поверхности, будь то облако точек или каркас. По мере добавления точек на экран будет выводиться окружность предварительного просмотра, благодаря которой будет определяться плоскость наилучшего соответствия и положение ее центроида.

Вы можете удалить точки, удерживая нажатой клавишу CTRL, щелкая по ним мышкой или перемещая их.

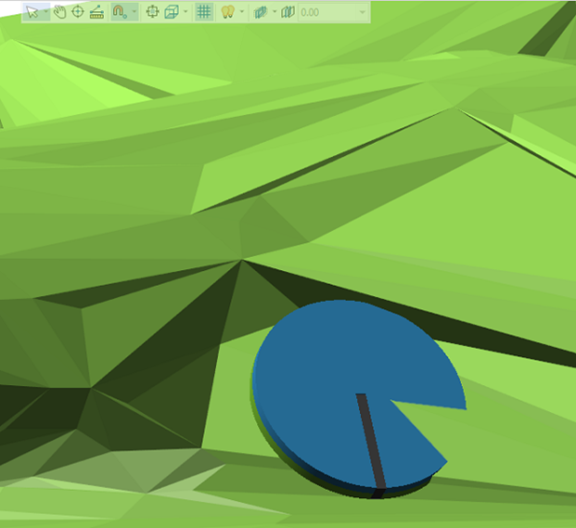

После того как диск будет добавлен, щелкните правой кнопкой мыши, чтобы выйти из инструмента и создать диск.

Вы можете изменить расположение, направление падения и угол падения нового диска, используя методы, указанные в Взаимодействие со структурными данными.

Дополнительная информация по работе со структурными данными представлена в теме: Структурные данные.
