Стринги в Контрольный файл разрезов
Если вид разреза является активным, эта опция также доступна во вкладке Визекс | Разрезы, в группе Контрольный файл разрезов.

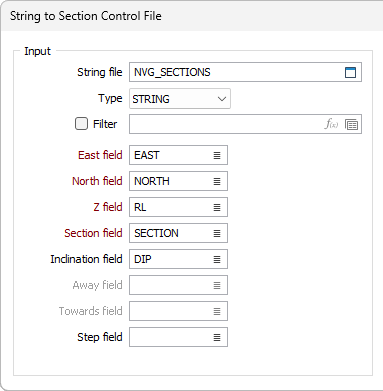

Ввод
Файл стрингов
В диалоговом окне Стринги в контрольный файл разрезов, выберите тип файла и введите (или выберите двойным нажатием) имя файла ввода, который содержит стринги для описания разреза.
Поля Восточных, Северных и Z координат
Двойным нажатием укажите имена полей координат файла ввода.
Поле разреза
Укажите имя поля, которое содержит значения, определяющие каждый разрез в файле стрингов.
Поле наклона
По желанию, задайте имя поля, содержащее значения уклона.
Наклон - это горизонтальный угол, под которым вы смотрите на разрез. Например, Наклон равный 0 - это горизонталь, то есть вы смотрите на вертикальный разрез. -70 - это вверх 70°. 30 - это вниз 30°, измеряя от горизонтали.
Этот наклон отличается от наклона скважин. Наклон скважин измеряется относительно горизонтали от +90° (вертикально вверх) до -90° (вертикально вниз).
Поле От себя
По желанию, задайте имя поля, содержащее значения Окна От себя. В просмотре Разрез, окно от себя - это значения от линии разреза в сторону от Вас.
Поле На себя
По желанию, задайте имя поля, содержащее значения Окна На себя. В просмотре Разрез, окно на себя - это значения от линии разреза в сторону Вас.
Поле шага
По желанию, задайте имя поля, содержащее значения, которые определяют расстояние до Следующего/Предыдущего разреза.

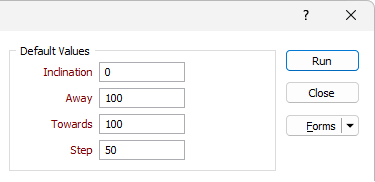

Значения по умолчанию
В группе Значения по умолчанию, укажите значения по умолчанию (Наклон, От себя, На себя, Шаг), которые будут использоваться для определения разрезов в файле вывода. Данные значения будут использоваться, если поля На себя, От себя и Шаг не были заданы или в них отсутствуют значения.

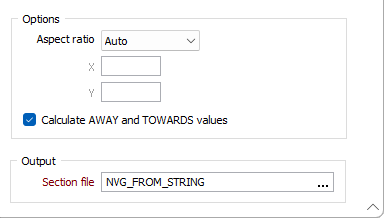

Опции
Соотношение сторон
Используйте раскрывающийся список Соотношение сторон, чтобы выбрать соотношение сторон, которое будет применяться при визуализации или преобразовании Контрольного файла разрезов.
Если в раскрывающемся списке выбрано значение Авто, будет использоваться соотношение сторон активного вида Визекса или 4:3, если нельзя использовать никакое другое активное соотношение сторон.
Если выбран параметр Пользователь X:Y, поля X и Y активны, вы можете ввести собственное соотношение сторон.
Рассчитать значения ОТ СЕБЯ и НА СЕБЯ
Выберите эту опцию, если идущие подряд стринги в файле ввода параллельны и расположены на нерегулярном расстоянии. Для подобных стрингов необходимо рассчитать соответствующие значения в окне НА СЕБЯ и ОТ СЕБЯ (так, чтобы они не накладывались друг на друга, но и так, чтобы между ними не было пробела).
Расчет должен быть выполнен для идущих друг за другом записей, которые представляют параллельные плоскости (имеют одинаковый Наклон и Азимут с первым разрезом). Рассчитывается (перпендикулярное) РАССТОЯНИЕ между соседними плоскостями. РАССТОЯНИЕ/2 записывается в поле ОТ СЕБЯ одной записи и в поле следующей записи ОТ СЕБЯ. Для первой и последней записи в последовательности, ОТ СЕБЯ (или НА СЕБЯ) будет равно значению НА СЕБЯ (или ОТ СЕБЯ).
Если файл ввода содержит непараллельные линии, на экране появляется сообщение "Линии, которые не параллельны первому разрезу, пропущены".
Файл вывода
Файл разрезов
В группе Вывод укажите (или выберите двойным нажатием) имя контрольного файла разрезов, который будет создан в результате работы процесса. Если файл уже существует, он будет перезаписан.
Файл вывода сохраняется в под-папке SECTIONS (РАЗРЕЗЫ), расположенной ниже папки текущего проекта, а узел нового открытого контрольного файла разрезов добавляется в окно Разрезы.
Вы можете переходить от разреза к разрезу в Визексе, загрузив контрольный файл разрезов в Панель Разрезы.
