Контрольный файл разрезов в стринги

Во вкладке Файл, группе Преобразовать: Выберите Контрольный файл разрезов | В файл стрингов, чтобы сгенерировать строки из полей определения разреза в контрольном файле разрезов.

Если вид разреза является активным, эта опция также доступна во вкладке Визекс | Разрезы, в группе Контрольный файл разрезов.

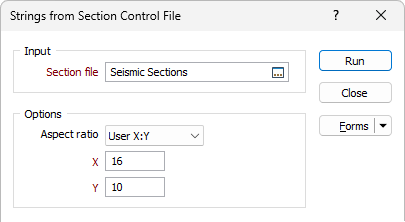

Ввод

Файл разрезов

Двойным нажатием выберите файл разрезов, который будет использоваться как исходный в этом процессе. Контрольный файл разрезов является обычным файлом данных Micromine (.DAT), который содержит определение стрингов и разрезы (угол, от себя, на себя и шаг).

Опции

Соотношение сторон

Используйте раскрывающийся список Соотношение сторон, чтобы выбрать соотношение сторон, которое будет применяться при визуализации или преобразовании Контрольного файла разрезов.

Если в раскрывающемся списке выбрано значение Авто, будет использоваться соотношение сторон активного вида Визекса или 4:3, если нельзя использовать никакое другое активное соотношение сторон.

Если выбран параметр Пользователь X:Y, поля X и Y активны, вы можете ввести собственное соотношение сторон.

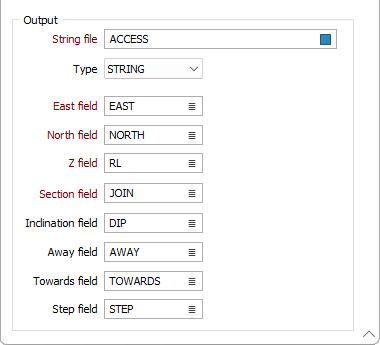

Файл вывода

Файл стрингов

Выберете Тип файла и двойным нажатием выберите файл вывода, в который будут записаны стринги.

Поля Восточных, Северных и Z координат

Укажите имена полей, в которых записаны Восточные, Северные и Z (высотные) координаты.

Поле разреза

Укажите названия поля, содержащего значения, которые определяют будут ли точки данных соединяться в линии.

Поле наклона

По желанию, задайте имя поля, содержащее значения уклона.

Наклон - это горизонтальный угол, под которым вы смотрите на разрез. Например, Наклон равный 0 - это горизонталь, то есть вы смотрите на вертикальный разрез. -70 - это вверх 70°. 30 - это вниз 30°, измеряя от горизонтали.

Этот наклон отличается от наклона скважин. Наклон скважин измеряется относительно горизонтали от +90° (вертикально вверх) до -90° (вертикально вниз).

Поле От себя

По желанию, задайте имя поля, содержащее значения Окна От себя. В просмотре Разрез, окно от себя - это значения от линии разреза в сторону от Вас.

Поле На себя

По желанию, задайте имя поля, содержащее значения Окна На себя. В просмотре Разрез, окно на себя - это значения от линии разреза в сторону Вас.

Поле шага

По желанию, задайте имя поля, содержащее значения, которые определяют расстояние до Следующего/Предыдущего разреза.
