Просмотр графика

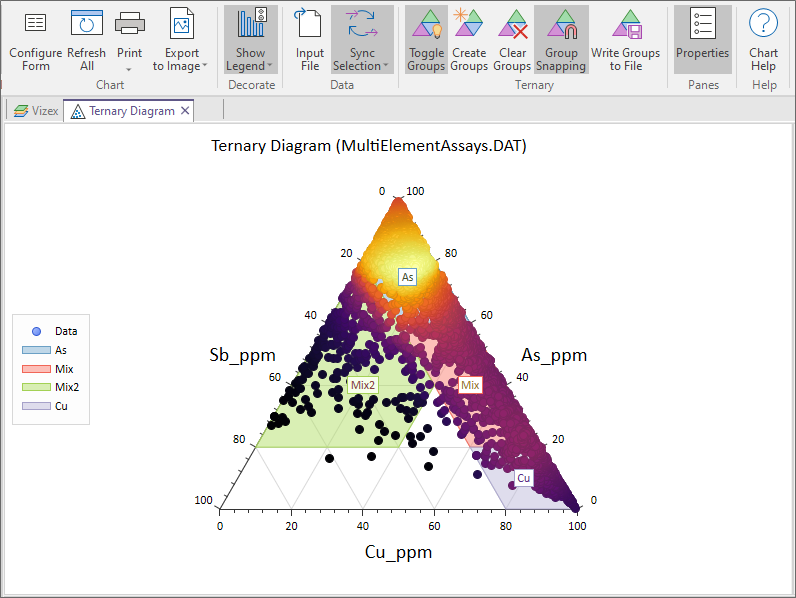

Тернарный график использует данные из трех полей для того, чтобы составить треугольных график, в котором позиция каждой точки будет определятся процентным соотношением трех компонентов.

Точки можно интерактивно выбирать и группировать с помощью инструментов на ленте Диаграмма | Тернарная диаграмма:

Множество инструментов и параметров в ленточном интерфейсе Диаграмма являются общими для большинства графиков. Смотрите: Инструменты графика

Доступ к другим опциям в панели инструментов График зависит от типа отображаемого графика. В Тернарном графике вы можете

Кнопка	Описание
	Переключать видимость групп.
	Выбирать точки, чтобы создать группу.
	Очистить все группы, добавленные в график.
	Привязать к сетке, создавая группу.

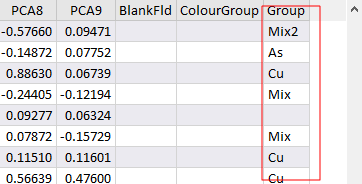

	Запись меток групп во входной файл. Если у группы нет метки, она не будет записана в файл.

Создать группу

1. На свое усмотрение активировать опцию Привязать к сетке перед тем, как оцифровать границы выборки точек.

2. Нажать на кнопку Создать группу.

3. Использовать мышь для оцифровки области, охватывающей точки, которые вы хотите сгруппировать.

4. Щелкните правой кнопкой мыши, чтобы завершить выделение данных.

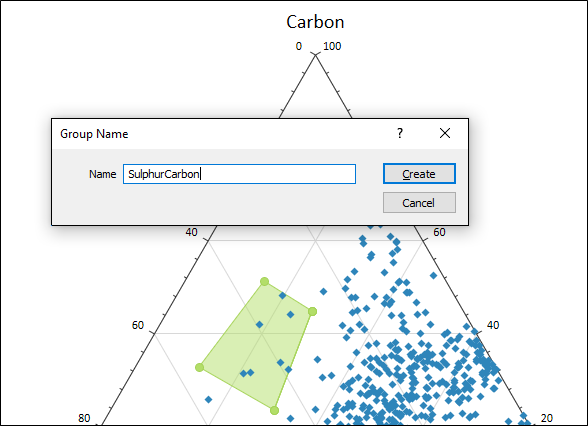

5. Укажите имя для группы в диалоговом окне Имя группы.



Группы, которые вы сюда добавляете, перечислены во вкладке Группы.

Опция Показать имена групп доступна во вкладке Просмотр формы.

Сводная статистика для выбранной группы отображается в панели Свойства.
