Перекодировать пласты

Во вкладке Стратиграфия, в группе Блочная модель пластов, нажмите на Создать из одного пласта, чтобы преобразовать пласты в Файл блочной модели пластов.

Эта функция сортирует записи в Файле блочной модели пласта по Полю Вост координат, затем по Полю Сев координат и затем по Полю Z (в порядке убывания), а затем проверяет каждый "столбец" блоков (тех, которые имеют одинаковые Вост и Сев центры). При наличии определения кода вскрыши, любые записи с этим значением в Поле материала игнорируются. Данная функция предполагает, что все остальные записи будут касаться либо Межпластовых прослоев (пропластков), либо пластов (слоев) Угля. Для определения кодов угольных пластов вы можете либо использовать Файл стратиграфии, либо можете задать определение Межпластовых прослоев, используя совпадение Регулярного выражения для Поля материала.

Как только появляется возможность обнаружить коды угля, функция начинает сканировать "столбец" сверху вниз до обнаружения угольного блока с последующей проверкой мощности Межпластового прослоя между этим и следующим угольным блоком. Если это значение будет меньше Максимальной мощности межпластовых прослоев, то угольные блоки будут считаться единой пачкой и кодироваться соответствующим образом. После этого проверка повторяется до обнаружения пропластка, мощность которого больше Максимальной мощности межпластовых прослоев. Все записи, которые являются частью данного угольного "пласта", кодируются в соответствии с "правилом" кодировки пластов.

Имеются два дополнительных ограничения:

Если Поле свиты пластов определено, тогда, если пласты находятся в разных свитах, их объединение невозможно (вы можете использовать это поле в более широком смысле - путем выбора поля, определяющего Классификацию, вы можете, например, гарантировать объединение Измеренных и Исчисленных запасов угля).
Объединяемая пачка ДОЛЖНА быть сплошной. Если столбец содержит "пробелы", они будут приниматься во внимание. Несмотря на то, что в Файле блочной модели пласта вряд ли будут иметься такие "пробелы", тем не менее, они могут быть внесены, если применяется фильтр.

В завершение, каждая угольная пачка будет проверяться по значению Минимальной мощности пласта.

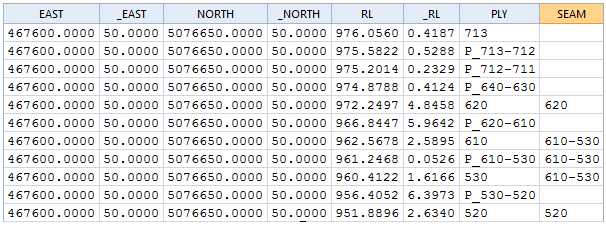

В примере выше:

Поле материала = СЛОЙ

Минимальная мощность пласта = 0,5

Максимальная мощность межпластовых прослоев = 0,5

Поле пласта = ПЛАСТ

Кодировка пласта = ВЫШЕ-НИЖЕ

Мощность пропластка между слоями 713 и 620 больше, чем 0,5. Мощность слоя 713 меньше 0,5, поэтому он не может считаться углем, и никакого значения не будет записано в поле ПЛАСТ.
Мощность пропластка между слоями 620 и 610 больше, чем 0,5, но мощность слоя 620 больше 0,5, поэтому в поле ПЛАСТ заносится “620”.
Пропласток между слоями 610 и 530 меньше 0,5, однако пропласток между слоями 530 и 520 больше 0,5. Значение объединенной мощности (610 + Пропласток + 530) больше, чем 0,5. Таким образом, это будет считаться единой угольной пачкой, и будет закодировано как 610-530 в поле ПЛАСТ (SEAM).
