Создать стратиграфическую модель до первого (или после последнего) угольного интервала

Во вкладке Стратиграфия, в группе Пласты, нажмите на Экстраполировать маркирующий пласт, чтобы создать файл высот точек, где скважины пересекают, или смоделированы так, чтобы пересекать маркирующий пласт.

Высота Маркирующего пласта моделируется с целью формирования горизонта, который становится стартовой точкой для привязки сеток мощностей всех слоев, определенных в колонке Стратиграфия.

Обычно Маркирующий пласт выбирается в связи с тем, что он чаще других пластов пересекается скважинами. Однако могут возникнуть случаи, когда скважина не пересекает Маркирующий пласт, поскольку его предполагаемое местоположение находится либо выше устья (на данный момент эродированного), либо ниже забоя скважины (скважина не была пробурена достаточно глубоко). Это может означать, что процесс моделирования не соответствует вашим представлениям о геологических условиях.

В этой ситуации местоположение Маркирующего пласта можно смоделировать для скважин, которые его не пересекают (используя информацию о мощности из окружающих скважин). Так же как и при записи этой информации в Файл пласта, создается отдельный файл вывода, который содержит как реальные, так и смоделированные пересечения. Этот файл может использоваться при моделировании и давать более четкое представление о горизонте маркирующего пласта. После сравнения смоделированных результатов с вашей "визуальной" интерпретацией прежде, чем приступать к повторному моделированию, вы можете скорректировать местоположение смоделированных точек и, если это возможно, добавить дополнительные точки в этот файл.

Для любой другой скважины, которая не пересекает (выбранный) Маркирующий пласт, функция главного меню Стратиграфия | Пласты | Экстраполировать маркирующий пласт смоделирует стратиграфию до первой (или после последней) точки просмотра. При необходимости направление устья скважины (или забоя скважины) используется для продолжения моделирования стратиграфических слоев вплоть до достижения Маркирующего пласта.

Все значения интервалов вставляются в файл пласта, однако поля ОТ и ДО не заполняются, если они не попадают в диапазон влияния скважины. Значения мощности и координат рассчитываются для всех интервалов.

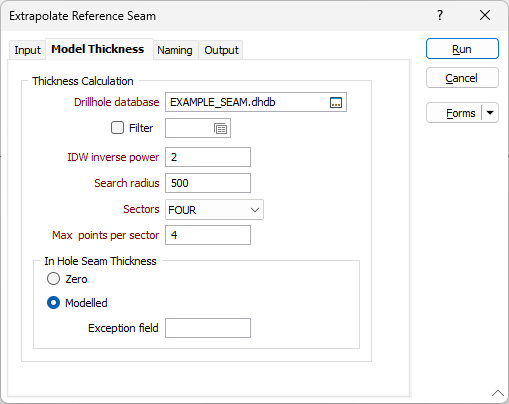

Мощность пласта моделируется на основе окружающих скважин. Вы можете вставить либо нулевую мощность, либо смоделированную мощность. Для конкретных скважин действие по умолчанию может быть проигнорировано. Это можно сделать путем добавления поля в Файл устья, содержащее ‘1’ для любой скважины, где мощность пласта будет обратной действию по умолчанию. Это поле должно быть выбрано качестве Поля атрибута в Базе данных скважин (во вкладке Атрибуты устья).
